С середины 1950-х годов в СССР начался процесс формирования противолодочной авиации — нового рода сил, предназначенного специально для действий против подводных лодок. Авиация ВМФ и раньше решала подобные задачи, но в связи с созданием в США атомных субмарин борьба с угрозой из глубины моря вышла на первый план. Атомные энергетические установки коренным образом изменили условия и характер вооруженной борьбы на море. Подводные лодки стали подводными в полном смысле слова. Применение атомной энергетики открыло практически неограниченные возможности увеличения дальности плавания полным подводным ходом. Новые дальноходные самонаводящиеся торпеды и баллистические ракеты неизмеримо повысили ударные возможности атомных ПЛ, которые теперь во многом стали определять мощь флота.

С выходом на боевое патрулирование в начале 60-х годов американских атомных ПЛ, вооруженных баллистическими ракетами «Поларис», СССР оказался практически беззащитен. Лодки в подводном положении подходили к нашему побережью, могли в любой момент произвести ракетный залп, нанести колоссальные разрушения и уйти неуязвимыми. Все это требовало немедленного и эффективного ответа. Борьба с атомными ПЛ с целью предотвращения ракетно-ядерных ударов становится одной из приоритетных задач поставленных перед ВМФ. В этой связи резко повышается роль и значение авиации ПЛО, способной осуществлять эффективную борьбу с подводными лодками противника.

«Большое противолодочное направление» в развитии отечественного ВМФ позволило осуществить попытку реализовать в металле такой революционный и уникальный летательный аппарат как амфибию вертикального взлета и посадки ВВА-14.

ВВА-14 должен был стать частью авиационного противолодочного комплекса состоящего из собственно самолета, поисково-прицельной системы «Буревестник», противолодочного оружия и системы заправки топливом на плаву. Комплекс предназначался для обнаружения и уничтожения подводных лодок противника находящихся в районах удаленных от места вылета на 1200-1500 км, как самостоятельно, так и во взаимодействии с другими силами и средствами ВМФ.

ВВА-14 представлял собой целое собрание необычных технических решений, каждое из которых требовало проведения большого объема опытно-конструкторских работ ещё до начала летных испытаний. С целью натурных отработок самолетных систем и элементов конструкции были спроектированы и построены несколько соответствующих стендов. Для отработки силовой установки на малом понтонном стенде построенном на Ухтомском вертолетном заводе (УВЗ), были проведены экспериментальные работы по изучению впадины и брызгового факела образующихся при воздействии на водную поверхность струи газов ТРД ТС-12М. Для изучения режимов взлета и посадки ВВА-14 на различные поверхности на УВЗ был создан плавучий газодинамический стенд-аналог 1410, позволявший проводить испытания модели самолета в масштабе 1:4, оборудованной шестью ТРД ТС-12М имитировавших работу всех подъемных двигателей самолета.

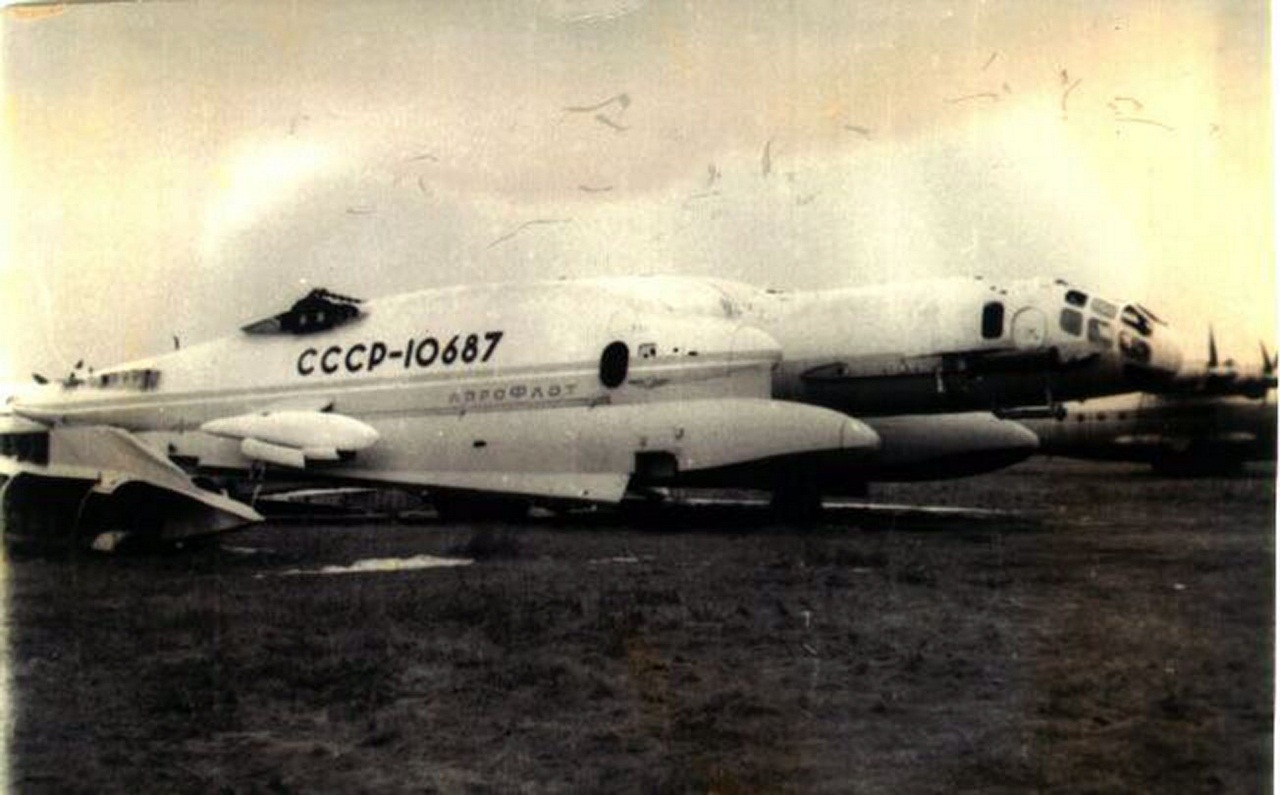

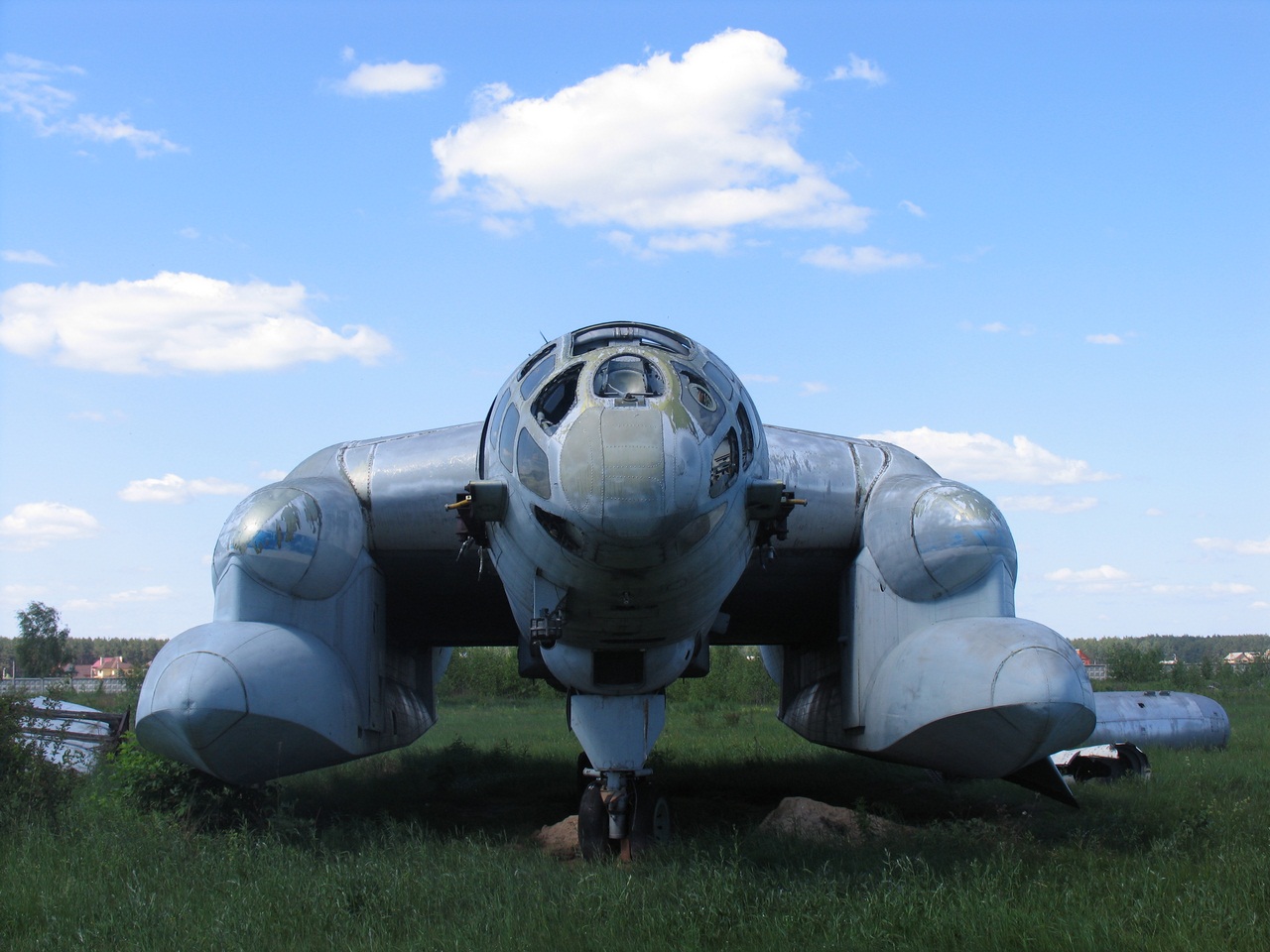

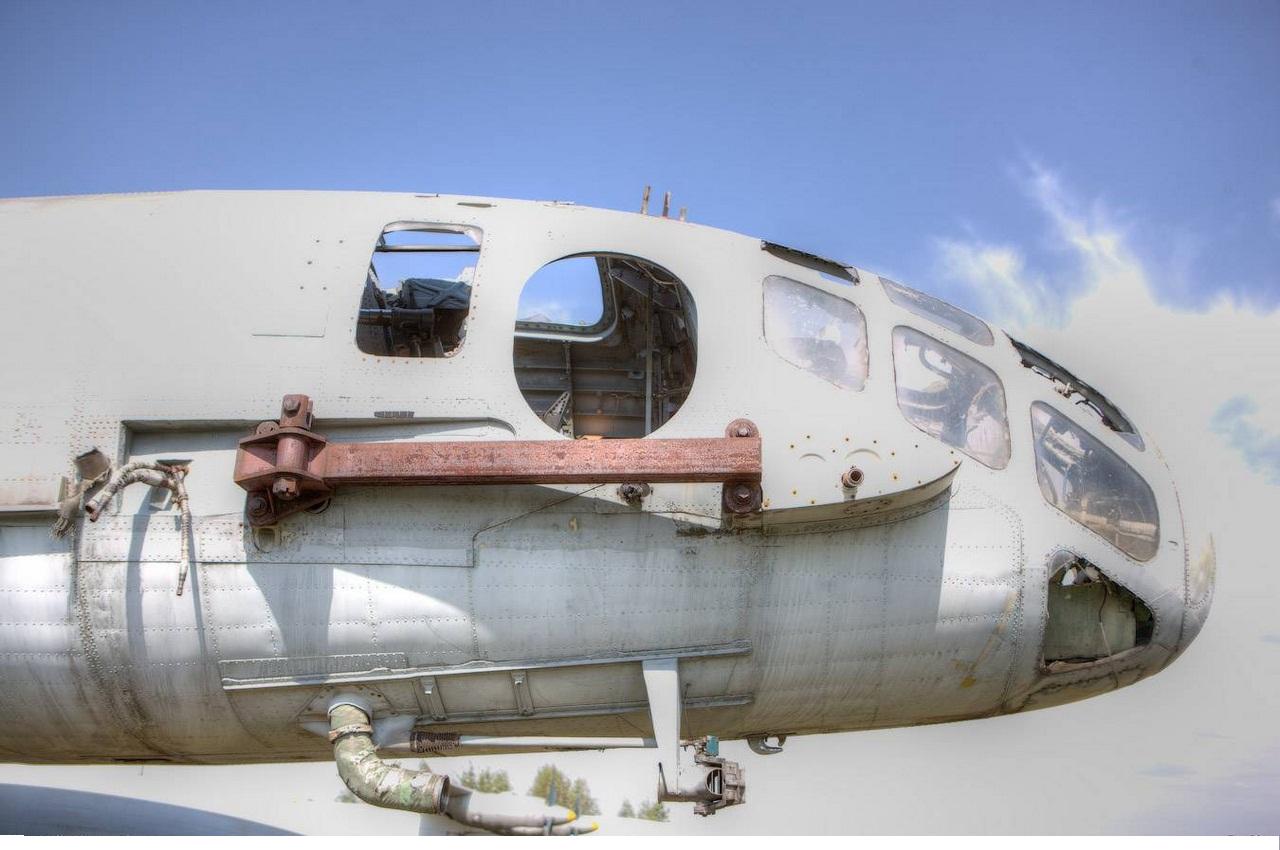

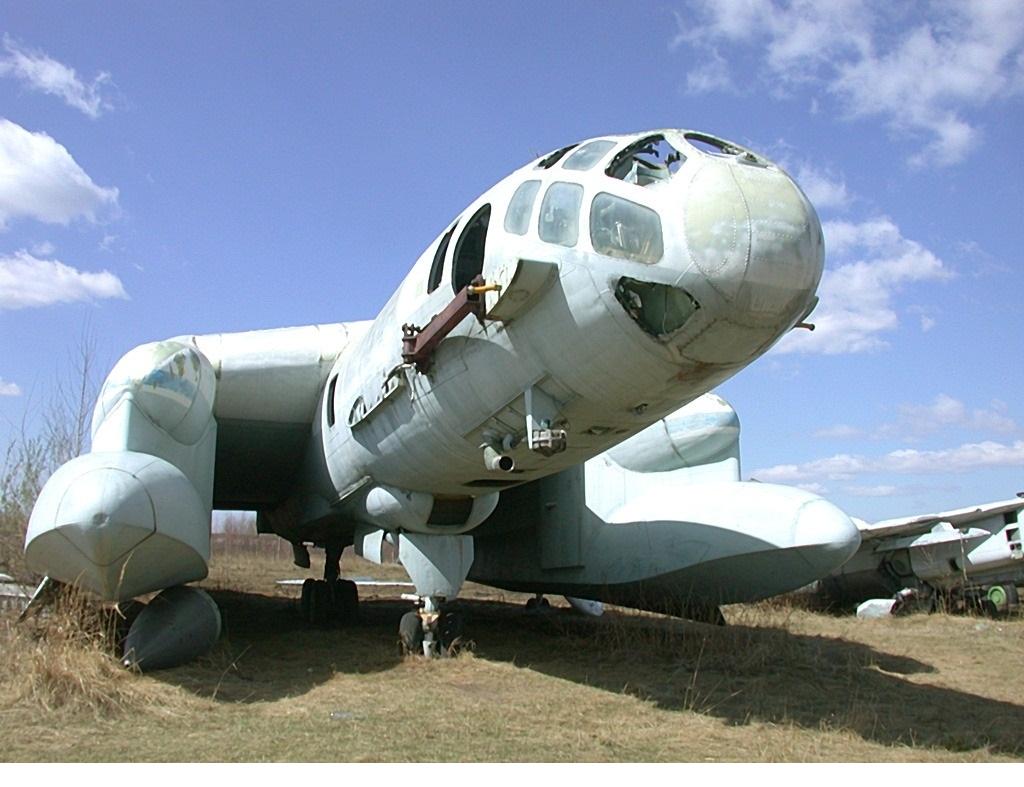

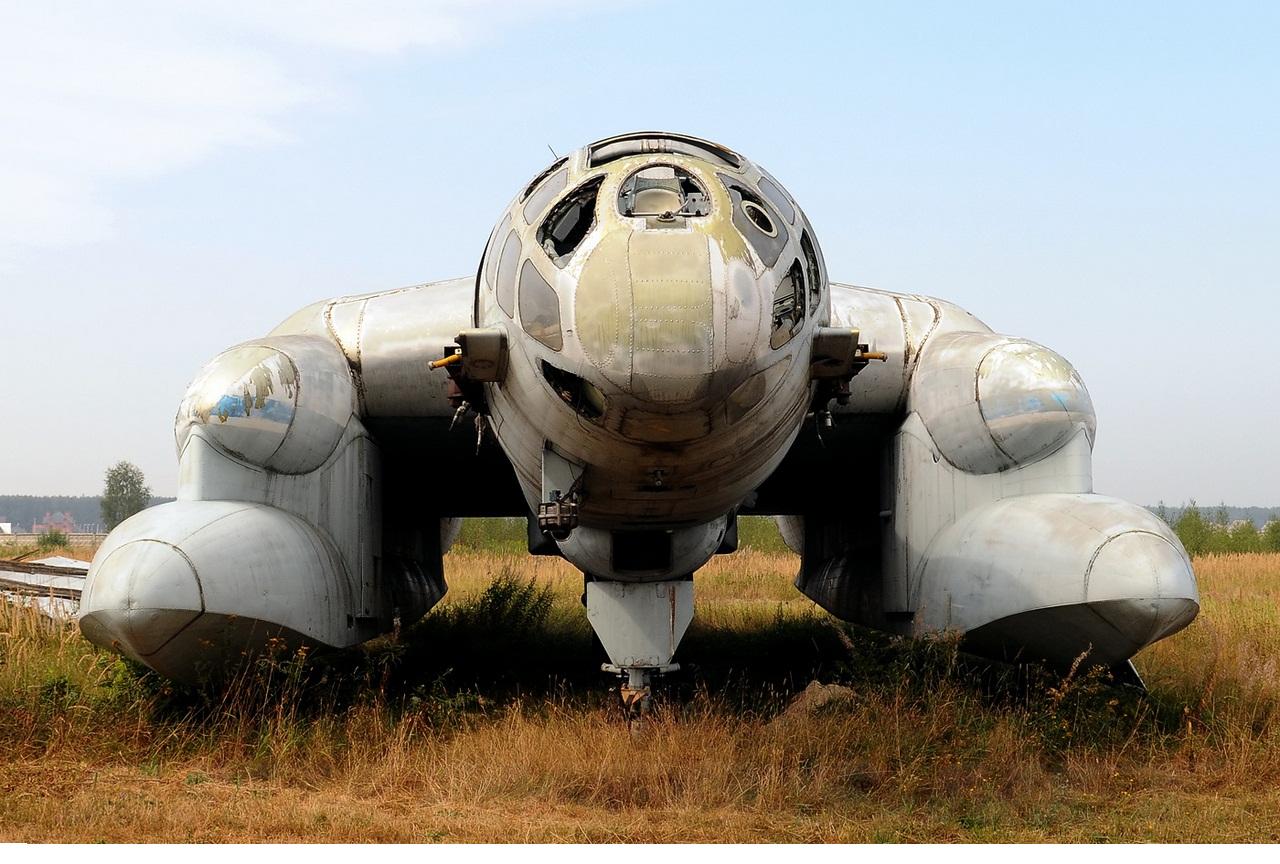

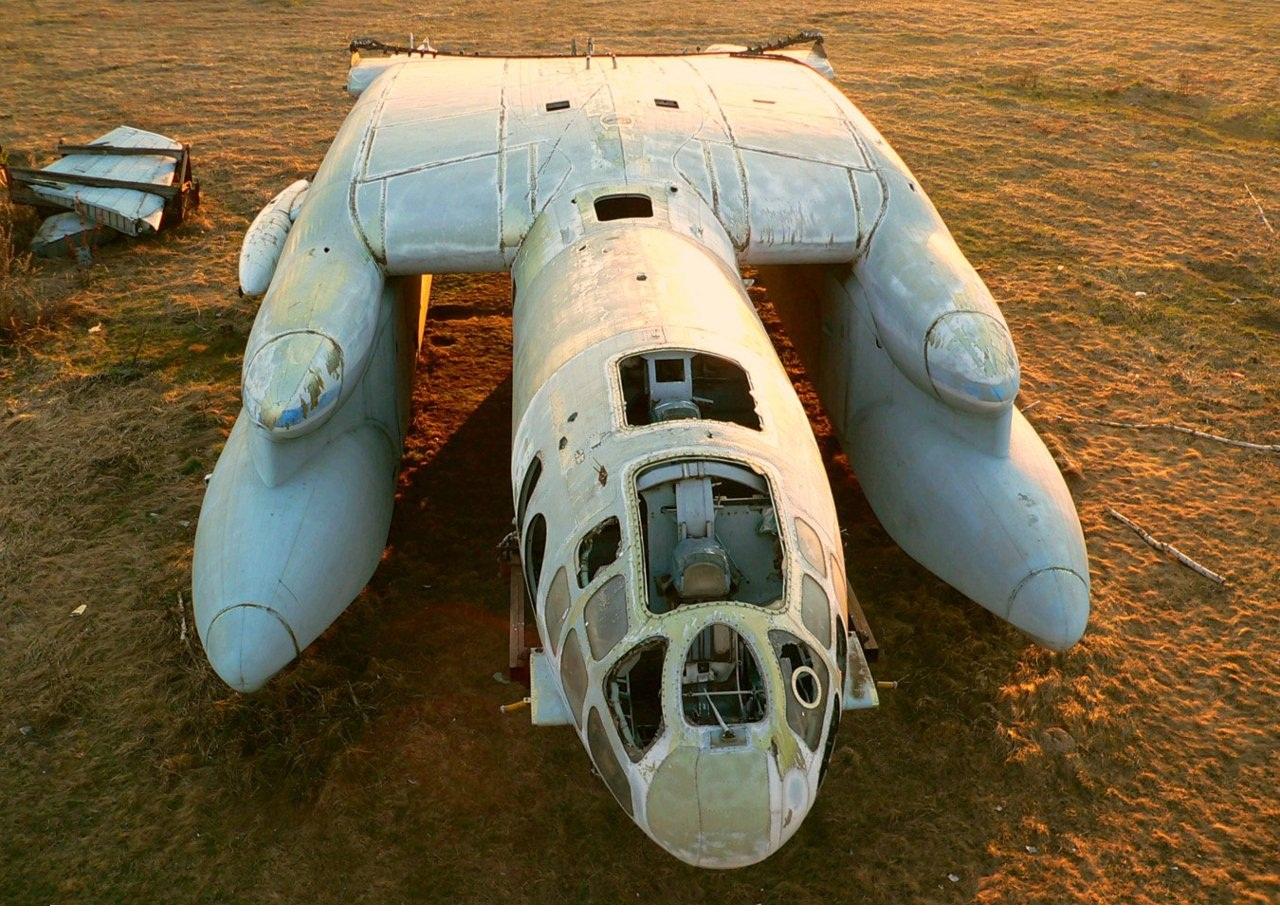

К лету 1972 г. основные работы по сборке самолета ВВА-14 («1М») были закончены и машина покинувшая сборочный цех была передана ЛИКу для окончательной доводки перед летными испытаниями. ВВА-14 имел очень необычный вид. Фюзеляж с кабиной пилотов переходил в центроплан, по бокам которого располагались два огромных отсека с поплавками и системой их наддува. Разнесенное стреловидное горизонтальное и вертикальное оперение. Отъемные части крыла крепились к кессону центроплана. За оригинальность конструкции самолет получил кличку «Фантомас». Ведущим инженером по испытаниям стал И.К. Винокуров, летчиком-испытателем Ю.М. Куприянов, штурманом-испытателем Л.Ф. Кузнецов.

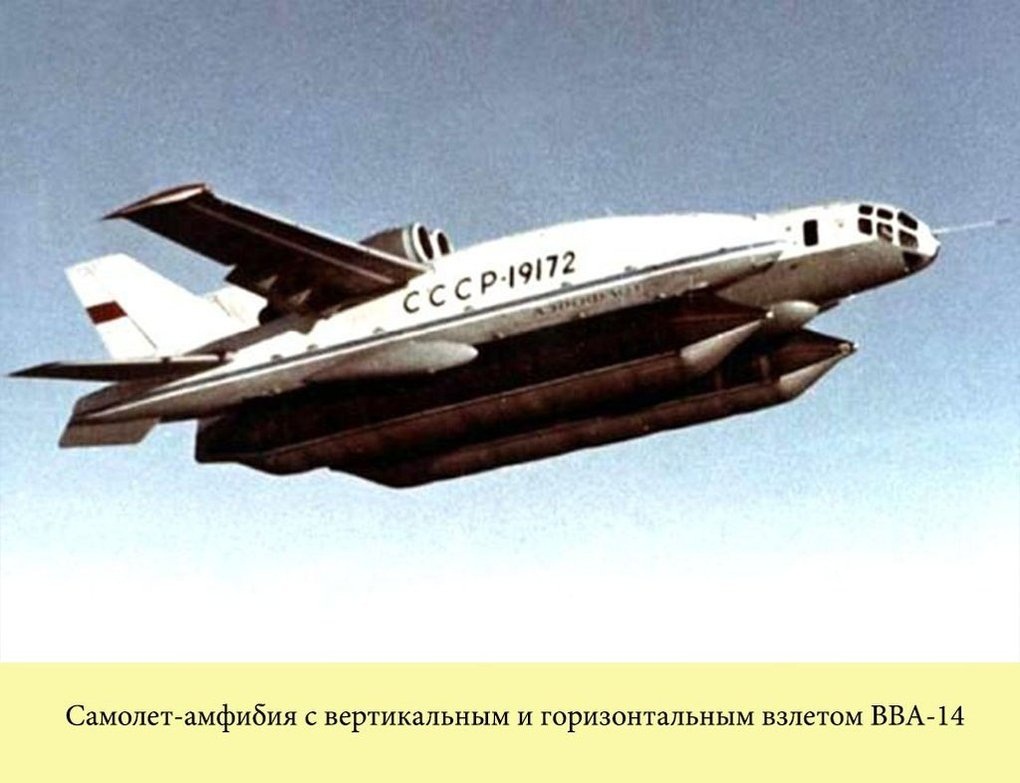

Первый раз в воздух ВВА-14 поднялся 4 сентября 1972 г. с экипажем в составе летчика-испытателя Ю.М. Куприянова и штурмана-испытателя Л.Ф. Кузнецова. Полет, продолжавшийся почти час, показал, что устойчивость и управляемость машины в воздухе в пределах нормы и ничуть не хуже, чем у традиционных самолетов.

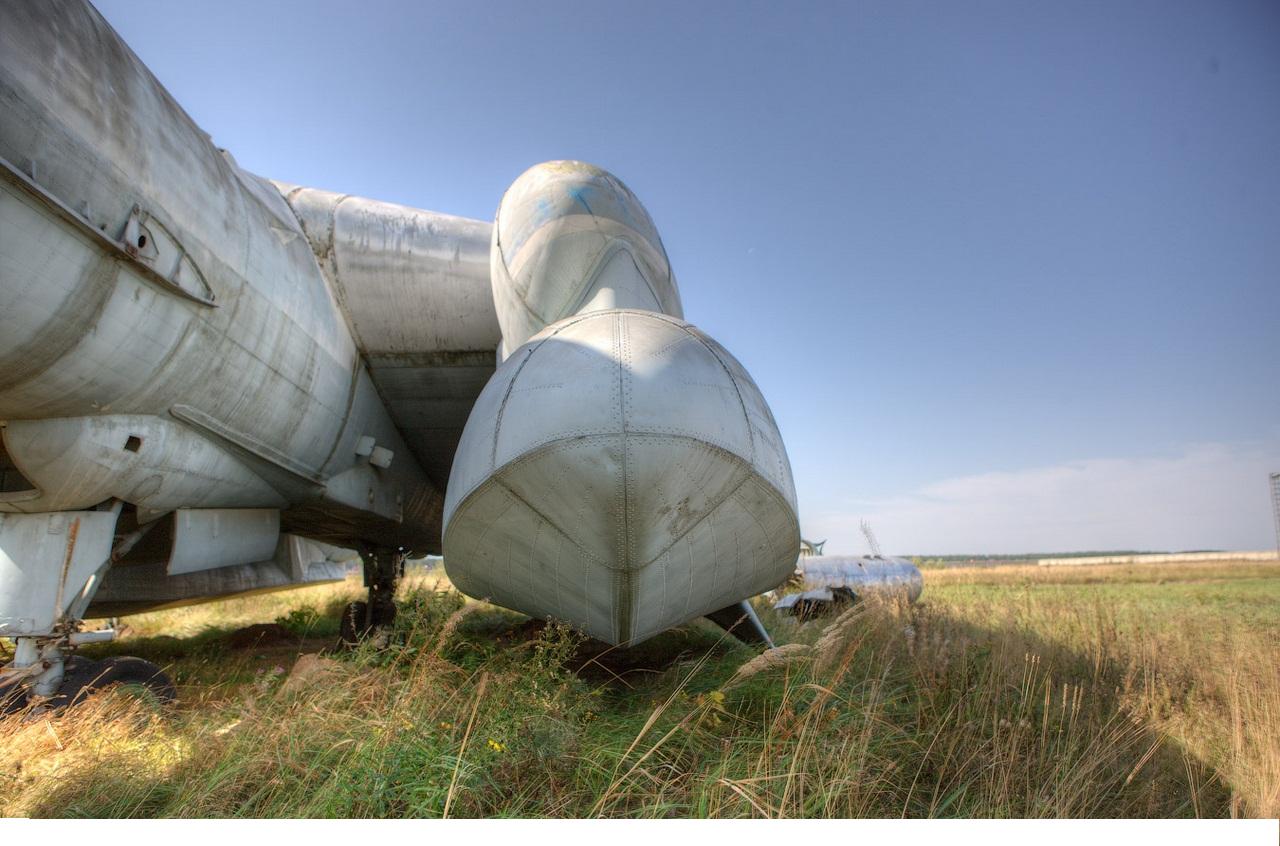

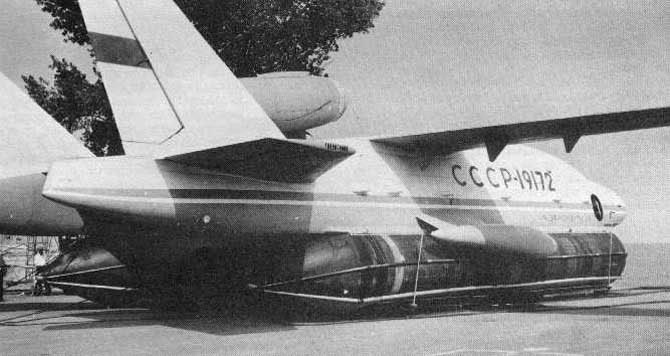

Выпуск поплавков осуществлялся двенадцатью управляемыми пневматическими кольцевыми эжекторами — по одному на каждый отсек поплавка. Воздух высокого давления отбирался от компрессоров маршевых двигателей. Уборка ПВПУ осуществлялась гидроцилиндрами, которые воздействовали через продольные штанги на тросы, охватывающие поплавки, вытесняя воздух из их отсеков через редукционные клапаны.

Поплавки и система их уборки-выпуска была буквально напичканы различными уникальными устройствами и системами, поэтому оказались очень непростыми в доводке и наладке, которые продолжались всю весну и часть лета 1974 г.

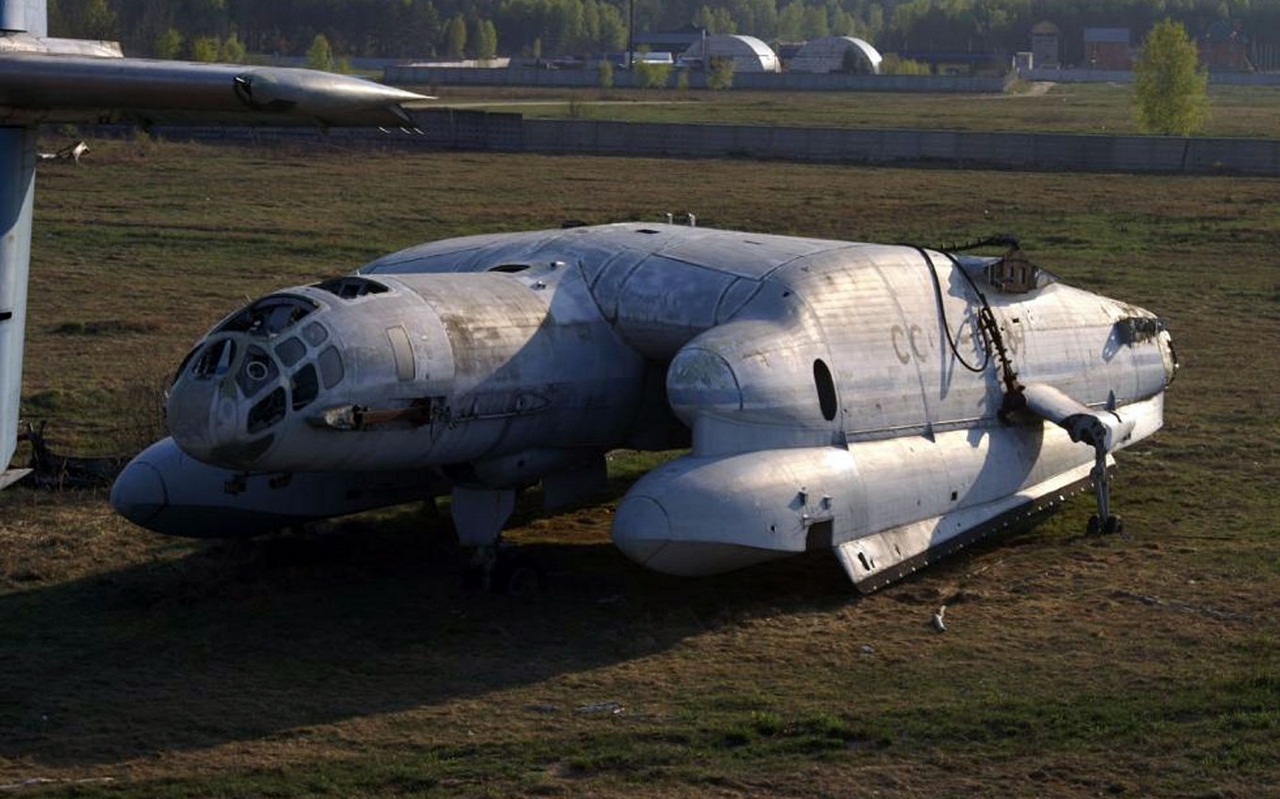

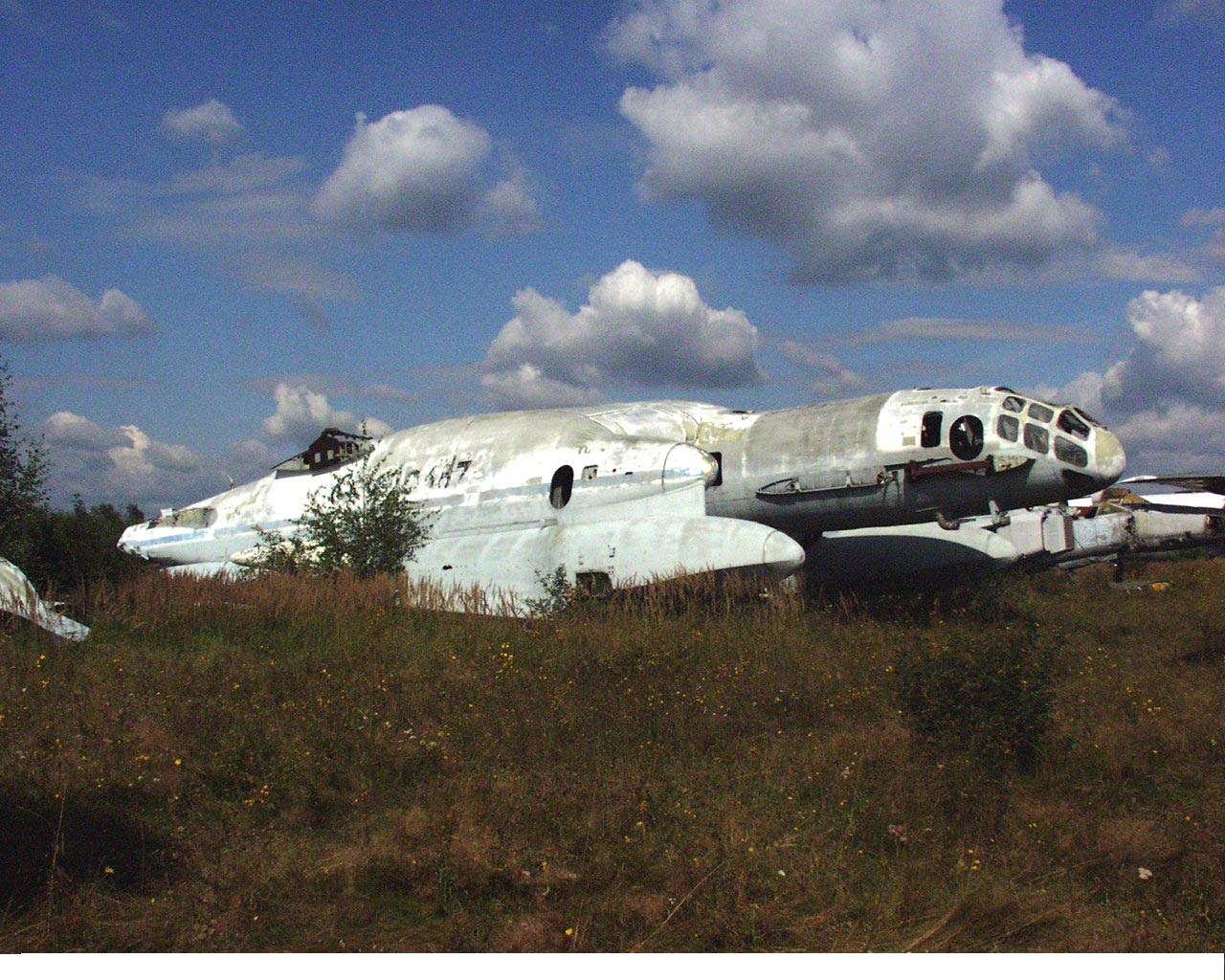

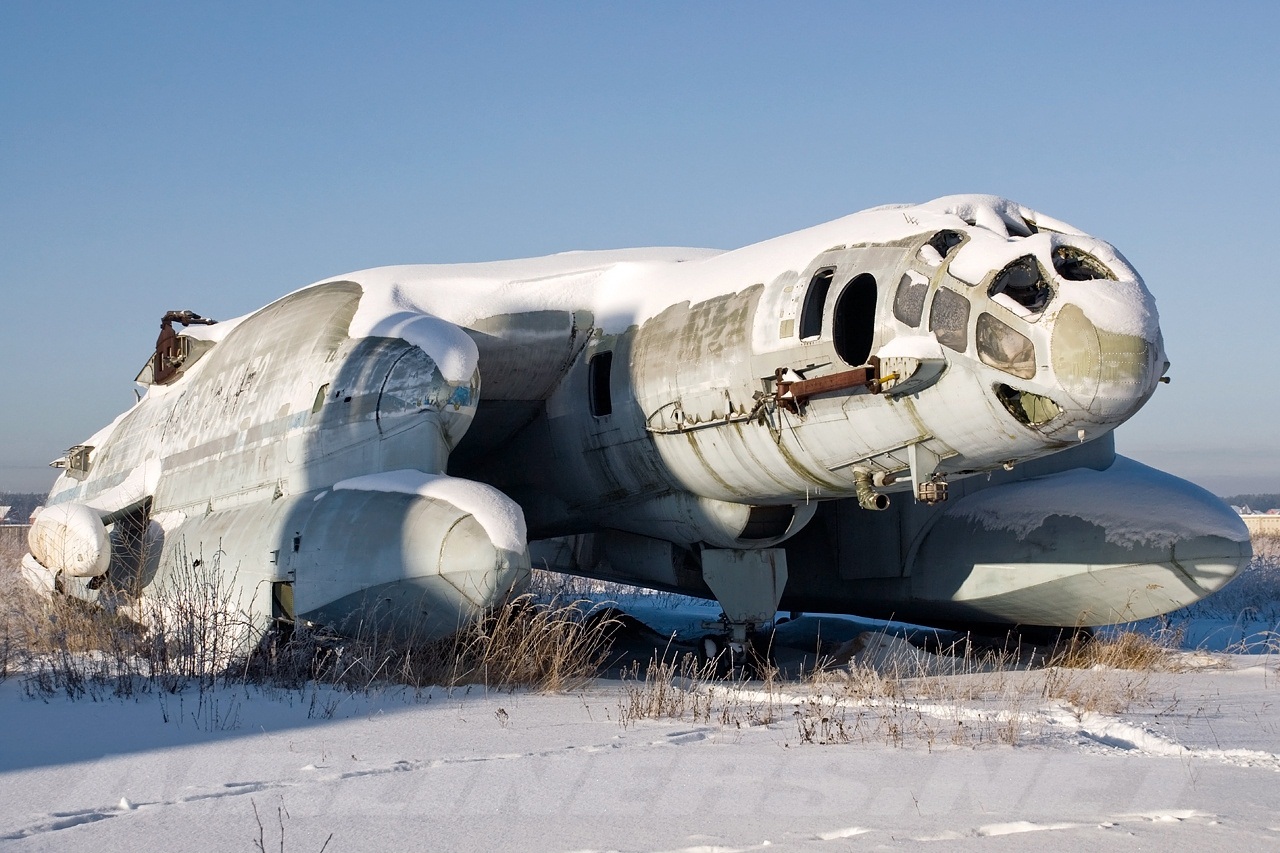

После прекращения программы ВВА-14, самолет «1М» закатили в цех на переоборудование в экспериментальный экранолет 14М1П, собранный планер машины «2М» отвезли на дальний край заводской стоянки, третий экземпляр вертикально взлетающей амфибии так и не начали строить.
