Согласно известным фактам из практики мирового морского самолетостроения двухлодочные аппараты особой популярностью не пользовались. Причиной тому сложное разрешение вопросов гидродинамики и мореходности при посадке на большую волну, необходимость значительного усиления конструкции, соединяющий два корпуса (на случай посадки на одну лодку). Эксплуатация такого летающего катамарана выявляет ряд дополнительных трудностей и увеличенного количества членов наземной стартовой команды. Экипажу, обслуживающему тяжелую морскую машину, также лучше находиться вместе: больше шансов в короткий срок устранить неисправность, помочь боевому товарищу в трудную минуту, да и просто спастись в аварийной ситуации.

Однако, несмотря на указанные отрицательные моменты, двухлодочная схема обладает неоспоримыми преимуществами: возможность подвески в районе центроплана большого ассортимента бомбового или торпедного вооружения и обеспечение почти кругового обстрела с бортовых оборонительных установок. Эти последние обстоятельства привели к тому, что самолеты такой схемы все-таки строились.

Этот checkbox служит для того чтобы отметить
несколько фото в публикации (если например понравились только
2 фото из 20). Используется в:
- добавить в заметки
- послать другу по e-mail


1▲



2▲

		Наиболее известным среди означенных конструкций и единственным, строившимся серийно, является итальянский двухлодочный гидросамолет Савойя Маркетти S.55, спроектированный Алессандро Маркетти в 1922 г. Предназначенный для службы в качестве самолета-торпедоносца, S.55 прославился прежде всего рядом перелетов, предпринятых итальянцами в 1920-х годах. В 1929 г. эскадрилья таких машин под командованием полковника Бальбо посетила Одессу, где S.55 наглядно продемонстрировали советским авиационным специалистам. Результатом демонстрации и соответствующих переговоров стала закупка в 1932 г. Советским Союзом шести S.55, пять из которых позднее эксплуатировались на дальневосточных линиях ГВФ.

3▲

		Что касается непосредственно двухлодочных гидросамолетов, с ними в Советском Союзе дела обстояли следующим образом. Еще в 1925-26 гг. конструктор Д.П.Григорович разрабатывал проект морского миноносца ММ1 по такой схеме, в 1930 г. конструктор Р.Л.Бартини предложил проект двухлодочного МТБ-2, а в 1934 г. в ЦАГИ был построен гигантский МК-1.

4▲



5▲

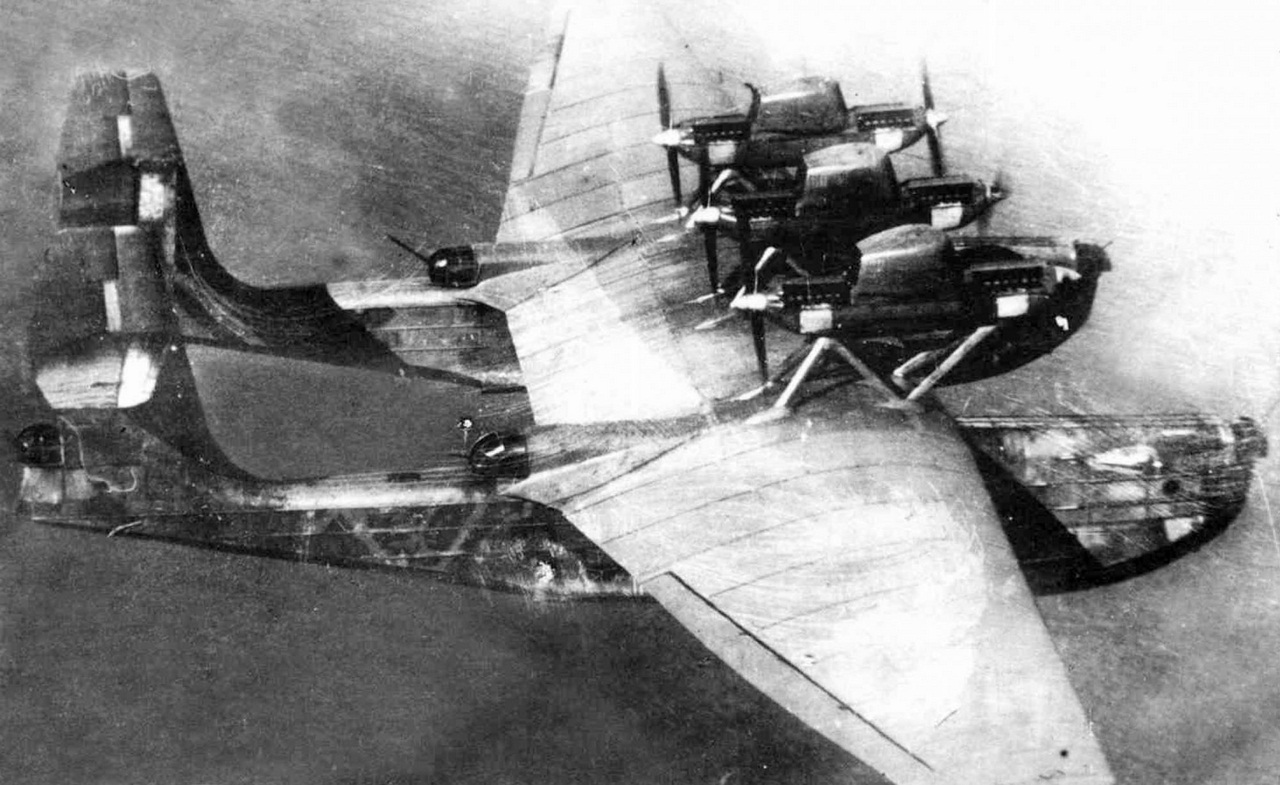

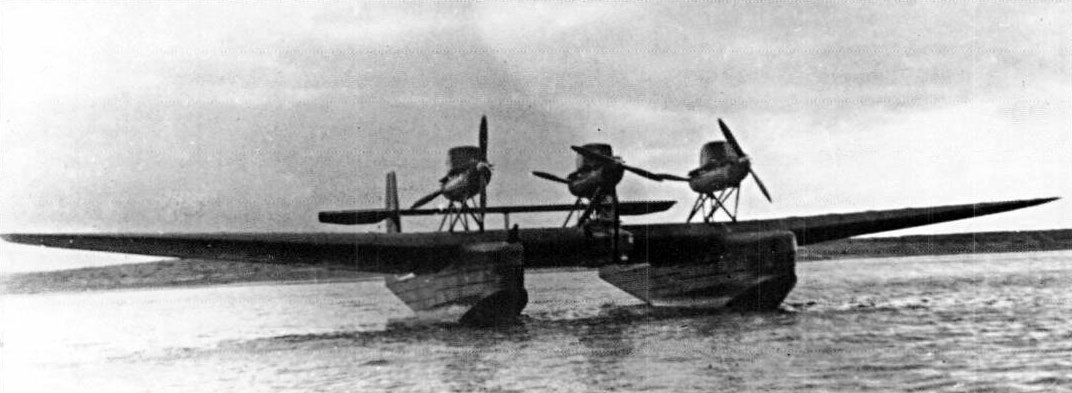

		Двухлодочный гигантский гидросамолет АНТ-22 стал третьей летающей лодкой, спроектированной и построенной в ЦАГИ

6▲

		Согласно заданию, самолет определился как морской крейсер, назначением которого являлись разведка отдаленных районов открытого моря, сопровождение флота, бомбардировка баз и укрепленных районов противника. То есть МК-1 предназначался для решения всего комплекса задач, ранее ставящихся для различных проектируемых и строящихся дальних морских разведчиков, бомбардировщиков и торпедоносцев. Выбор двухлодочной схемы изначально был обусловлен дополнительными предполагаемыми задачами — транспортировкой крупногабаритных грузов, например диверсионных средств в виде малых подводных лодок или полупогружаемых торпедных катеров.

7▲

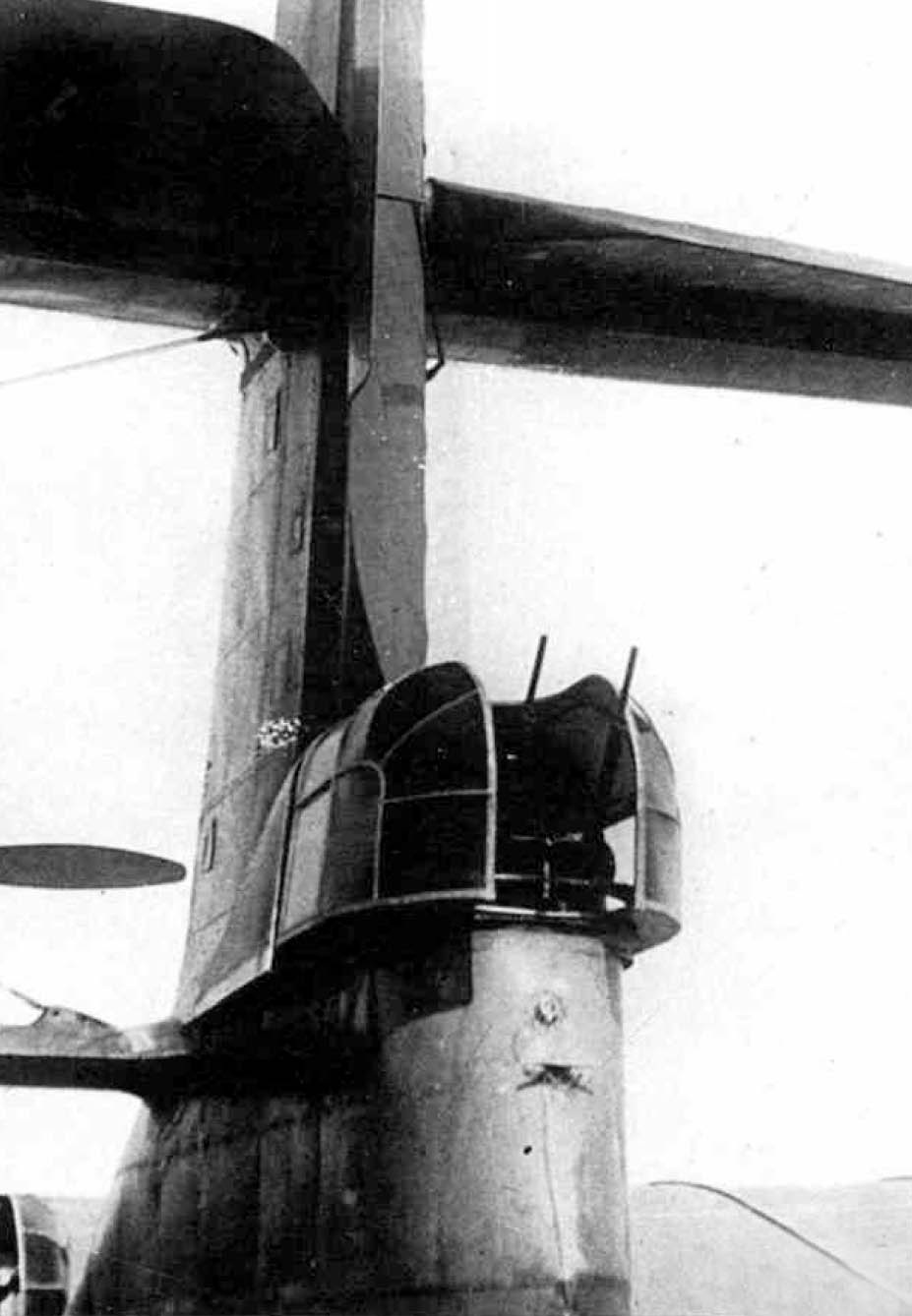

		В пределах уширенной части, по каждой лодке можно было свободно передвигаться, кроме тот, через центроплан можно было проникнуть из левого корпуса в правый и наоборот. В правой лодке в носовой части оборудована тяжелая экранированная турель с пушкой «Эрликон», сразу за стрелком место радиста. Средняя оборони тельная установка — экранированная турель ТУР-8 с пулеметом ШКАС. В левой лодке, наоборот, — впереди LUKAC, а в центре «Эрликон». Кормовые установки представлены двумя спарками пулеметов ДА на турелях ТУР-5.

8▲

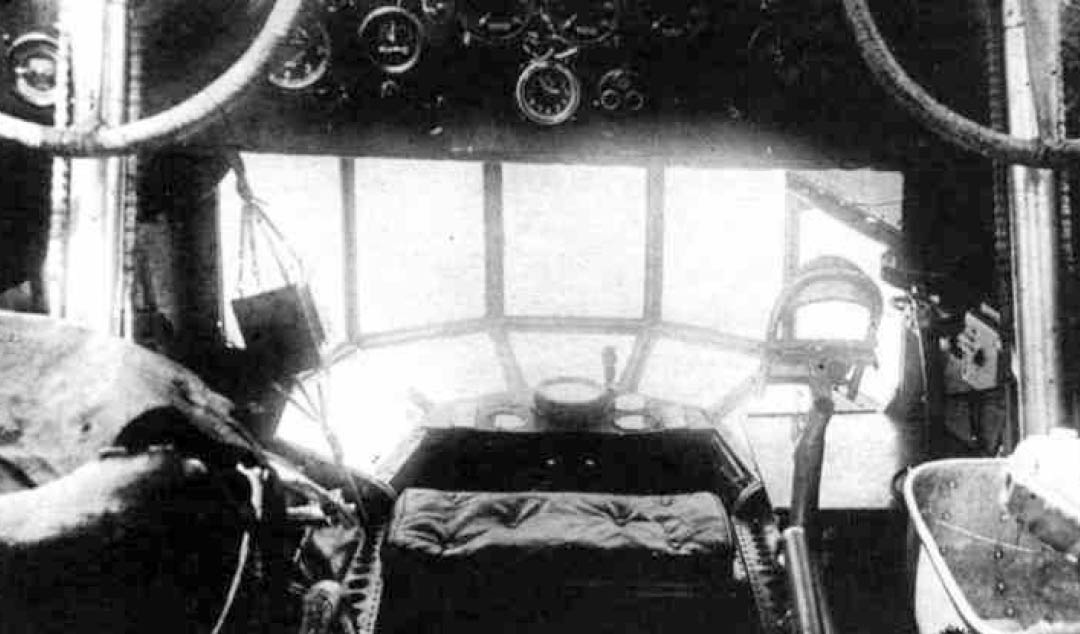

		Летный экипаж состоял из 4-х человек (весь экипаж 10-12 человек): двух летчиков, командира корабля (командир летающего крейсера — звучит!) и штурмана. Размещался посередине цетроплана в специальной кабине, называемой «лимузином». Летчики размещались рядом, впереди сидел штурман, а за ними, на специальном возвышении, называемом мостиком, находился командир. «Лимузин» имел в верхней части аварийный люк, в нижней передней части мощный прожектор. Кроме этого, в центроплане имелось место механика, обслуживающего моторные установки и туалет для экипажа.

9▲

		Бомбардировочное вооружение включает кассеты КД-2 в 8-ми бомбоотсеках, расположенных в центроплане между 2-м и 3-м лонжеронами. На внешней подвеске 6 бомб но 1000кг, или 12 по 500 КГ., или 20 по 250 кг., или 4 торпеды.

10▲

		Самолет оснащен связной радиостанцией 11СК-1. радиостанцией 13-ПС для вождения по маякам, переговорным устройством СПУ-7, плановым фотоаппаратом АФА-13 (под мостиком командира) и двумя аэрофотоаппаратами АФА-15 для перспективной съемки, размещенными на турельных установках.

11▲

		Максимальная скорость у поверхности воды составила 233 км/час , на высоте 3000 м — 207 км/час. Практический потолок 3500 м самолет набирал за 57 мин, время виража составило 82-89 сек.

12▲

		В дальнейшем на самолете установили штатный комплект оборудования и вооружения, после чего МК-1 в периоде 27 июля по 15 августа 1935 р, прошел полный цикл государственных испытаний. При наружной подвеске данные несколько снизились: максимальная скорость у поверхности воды составила 205 км/час, крейсерская 180 км/час, практический потолок – 2250 м. Признавалось, что по своим мореходным качествам МК-1 обладает хорошими обводами и гидродинамикой, способен взлетать и садиться в открытом море при волне до 1,5 метров и ветре до 12 м/сек. Одновременно, показатели скорости, потолка и дальности полета (1330 км) не отвечают требованиям времени. Предлагалось продолжить улучшения самолета, для чего установить более мощные двигатели М-34 РН или М-34ФРН.

13▲

		Однако, в середине 1935 г. интерес к МК-1 угас. Представляется, что причиной тому стали не только новые тактико-технические требования к боевым гидросамолетам, но и причины исключительно практического использования. Для обслуживания такой махины требовалось большое количество технических средств и наземного персонала. Подготовка к полету и само его обеспечение оказались слишком сложными и долговременными. Для боевого самолета такие показатели не могли быть допустимыми, поэтому командование флота не высказывало своей заинтересованности в дальнейшем развитии черноморского гиганта.

14▲



15▲

		МК-1 летал до 1937 г. Не известно, велись ли на нем опыты с транспортировкой малых, «полуподводных» катеров. Однако увлечение рекордами самолет не обошло. 8 декабря 1936 г. летчики Т.В.Рябенко и Д.Н.Ильинский достигли на нем высоты 1942 м с грузом 10400кг. В следующем полете удалось поднять максимальный груз 13000 кг. В 1938 г. в ЦАГИ велись исследования четырехмоторного двухлодочного гидросамолета со взлетным весом 54 т. Особенностью этого проекта являлось несимметричное поперечное сечение лодок, позволяющее уменьшить брызгообразование при взлете. Работа осталась в разряде опытных исследований.

16▲



17▲
