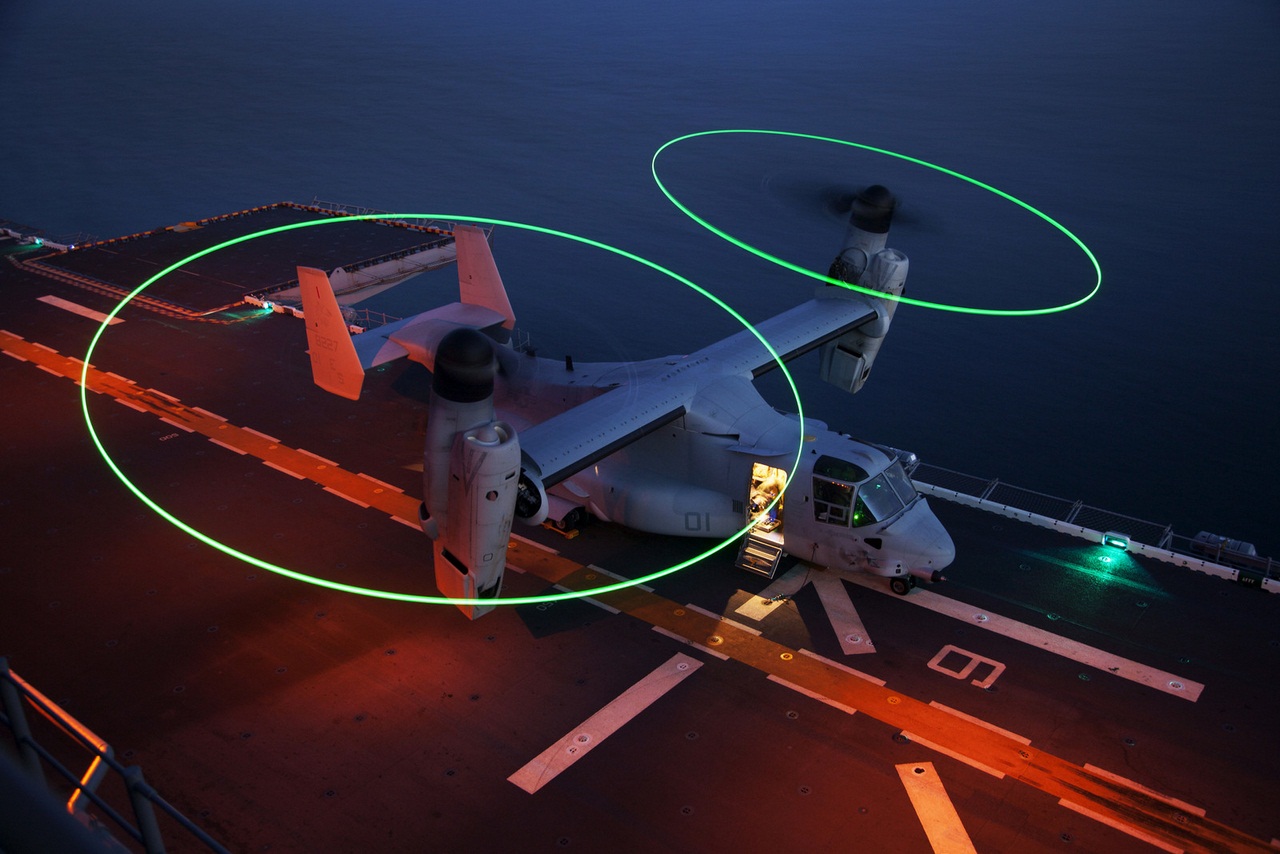

В число наиболее интересных летательных аппаратов, которые не имеют аналогов в других странах, входит американский конвертоплан (вертолето-самолет) V-22 «Оспри». На его разработку потратили 25 лет, а катастрофы, которые произошли в ходе летных испытаний, унесли жизни 30 человек. Минобороны США на программу потратило 20 миллиардов долларов и, как ожидается, потратит еще 35 миллиардов долларов (в некоторых источниках приводится сумма почти в 50 миллиардов долларов). Стоимость одного серийного конвертоплана оценивается в 110—120 миллионов долларов.

Этот checkbox служит для того чтобы отметить
несколько фото в публикации (если например понравились только
2 фото из 20). Используется в:
- добавить в заметки
- послать другу по e-mail


1▲

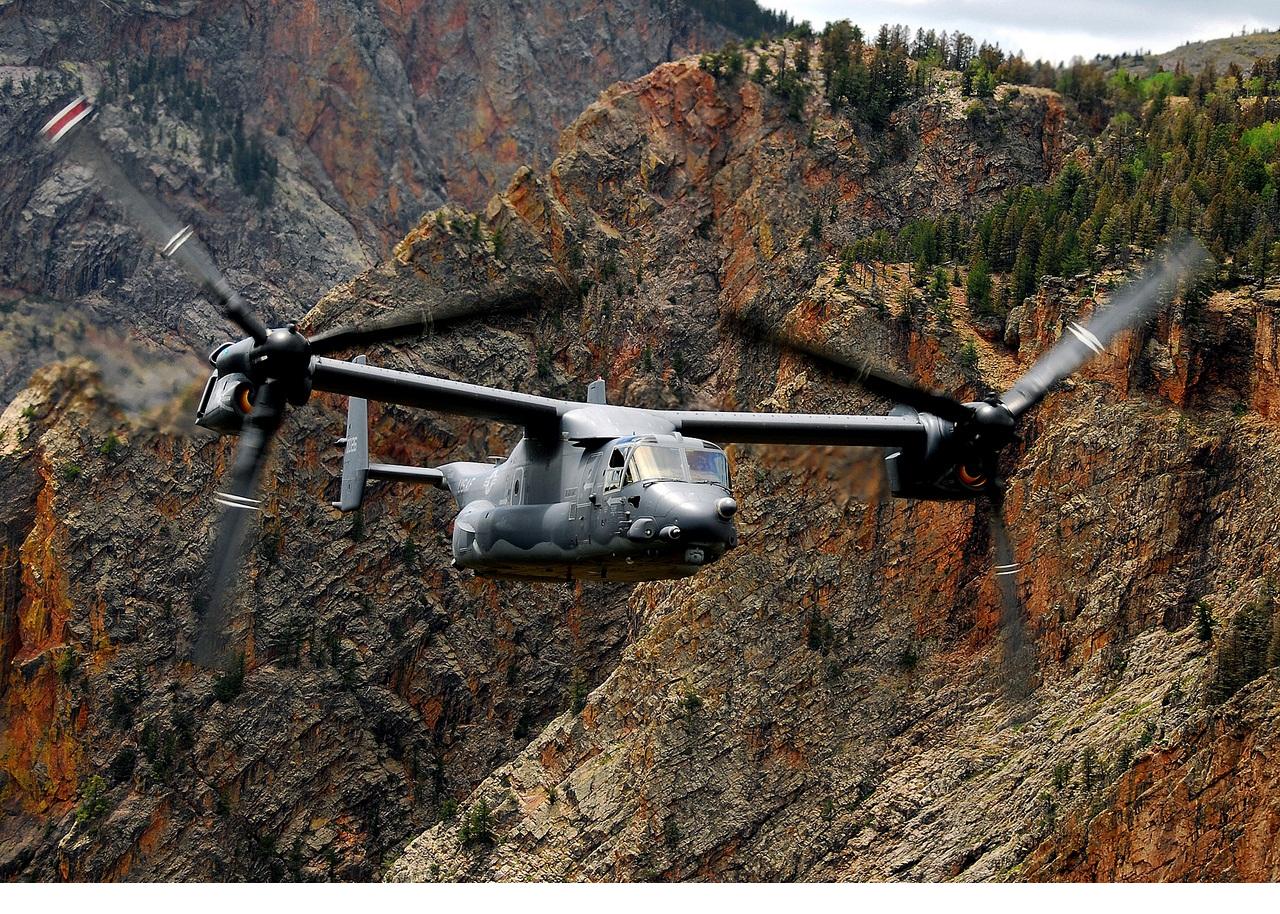

		Программа несколько раз находилась под угрозой закрытия. Например, министр обороны США Чейни Р. четыре раза отдавал распоряжения прекратить финансирование программы V-22, однако каждый раз решения министра пересматривали. Во всех случаях решение главы Минобороны опротестовывал конгресс. Основным аргументом в пользу продолжения работ являлось желание сохранить рабочие места, поскольку в производстве СВВП тем или иным образом задействованы предприятия из 63 процентов федеральных округов Соединенных Штатов. Также наблюдались случаи непрямого подкупа конгрессменов и сенаторов компаниями «Боинг» и «Белл».

2▲

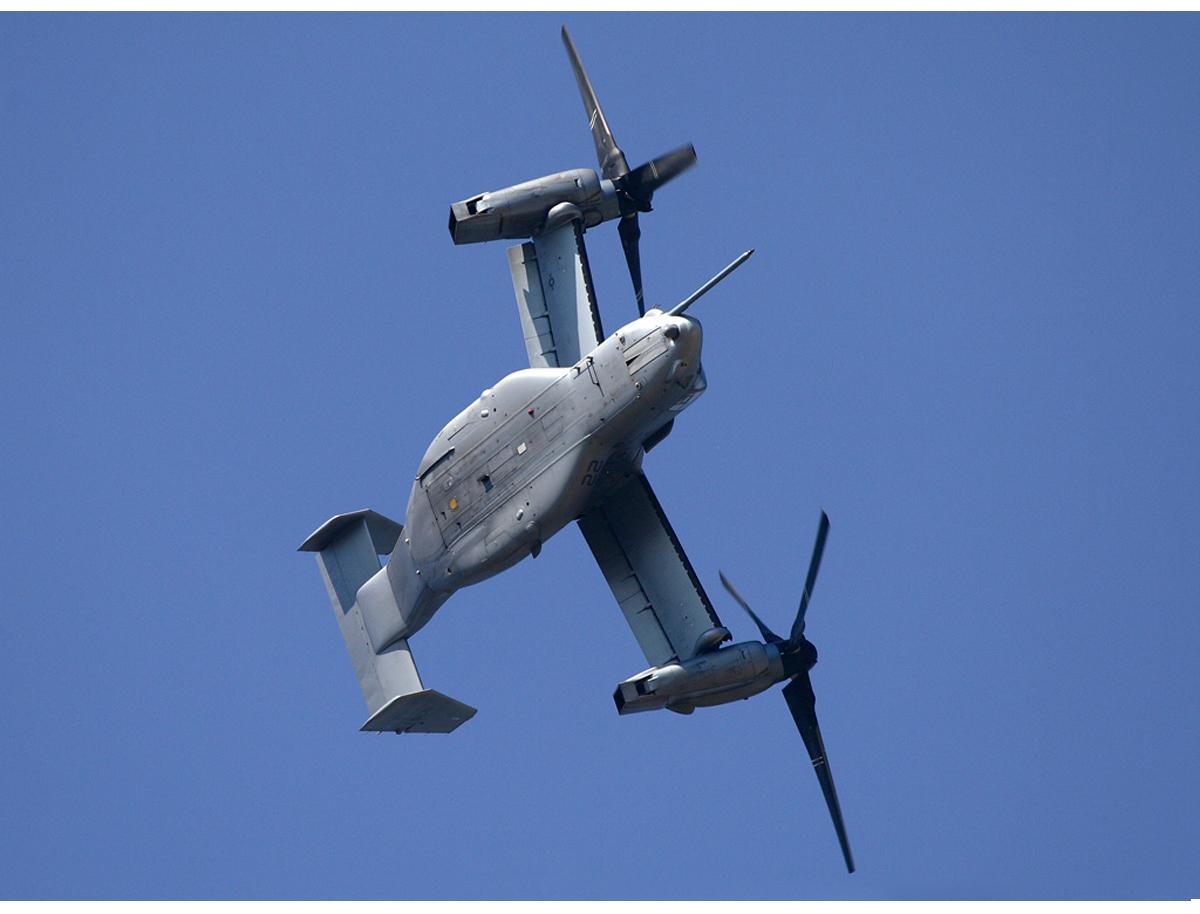

		При этом даже сегодня существует мощная оппозиция V-22, которая считает, что вертолет Сикорского СН-53К, который в 2013 году планируют принять на вооружение, способен с большей эффективностью выполнять все задачи, возлагаемые на конвертоплан «Оспри». Однако, скорость полета V-22 вдвое больше, чем у других вертолетов, и он способен нести втрое большую полезную нагрузку по сравнению с СН-46. «Оспри» по дальности полета в 5 раз превосходит вертолет СН-46, заменить который он должен. Тактический радиус V-22 «Оспри» — 648 км, что дает возможность исключить базирование конвертоплана в непосредственной близости от «горячих точек» или линии фронта.

3▲

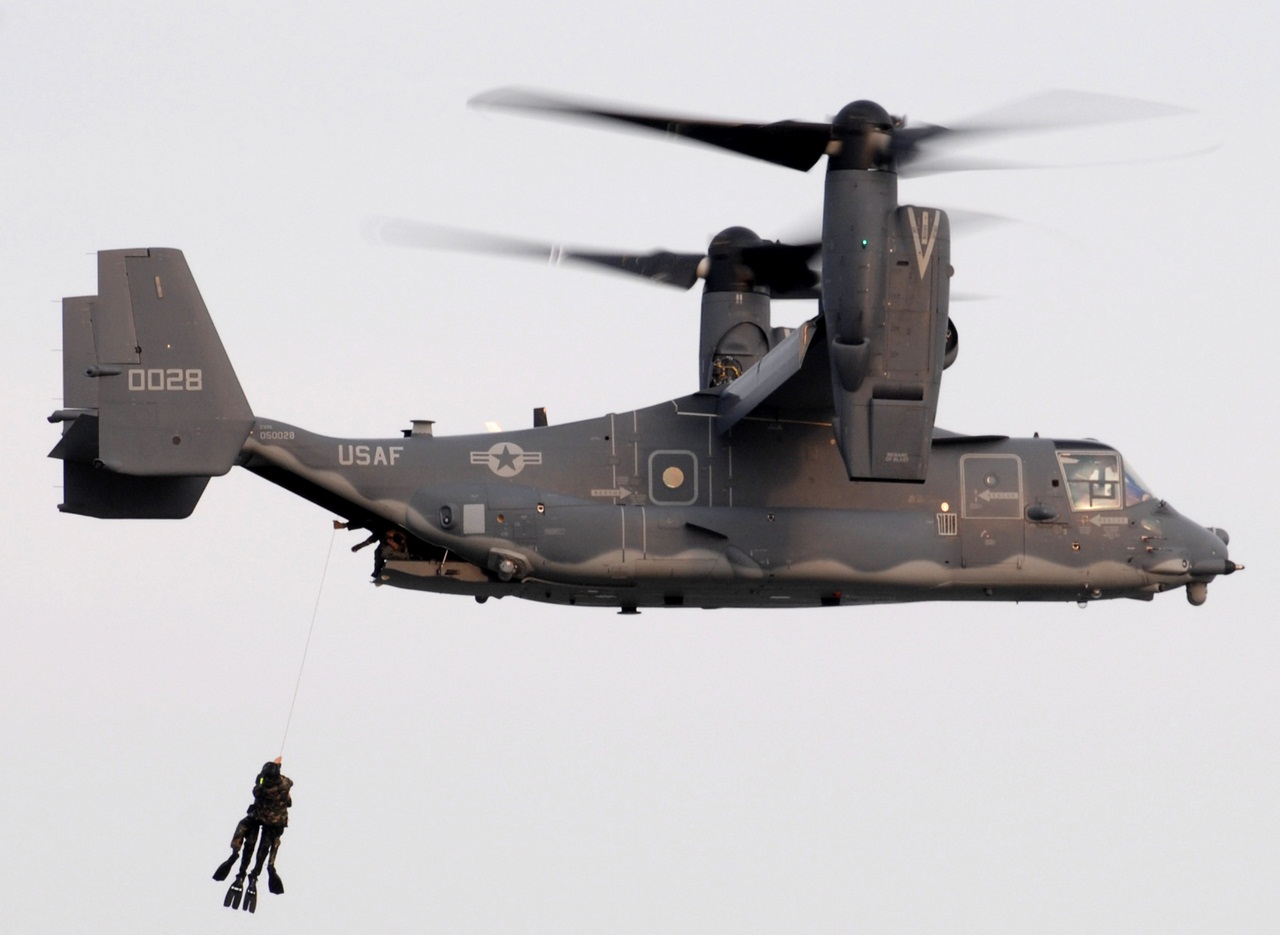

		Постройку первого опытного самолета с вертикальным взлетом/посадкой V-22 «Оспри» завершили в конце мая 1988 года, 19 марта 1989 года состоялся первый полет с задержкой почти на 8 месяцев относительно намеченного срока. В 1990 году третий и четвертый экземпляры успешно прошли 1-й этап морских испытаний, выполнявшийся на «Уосп» — десантном корабле-доке.

4▲

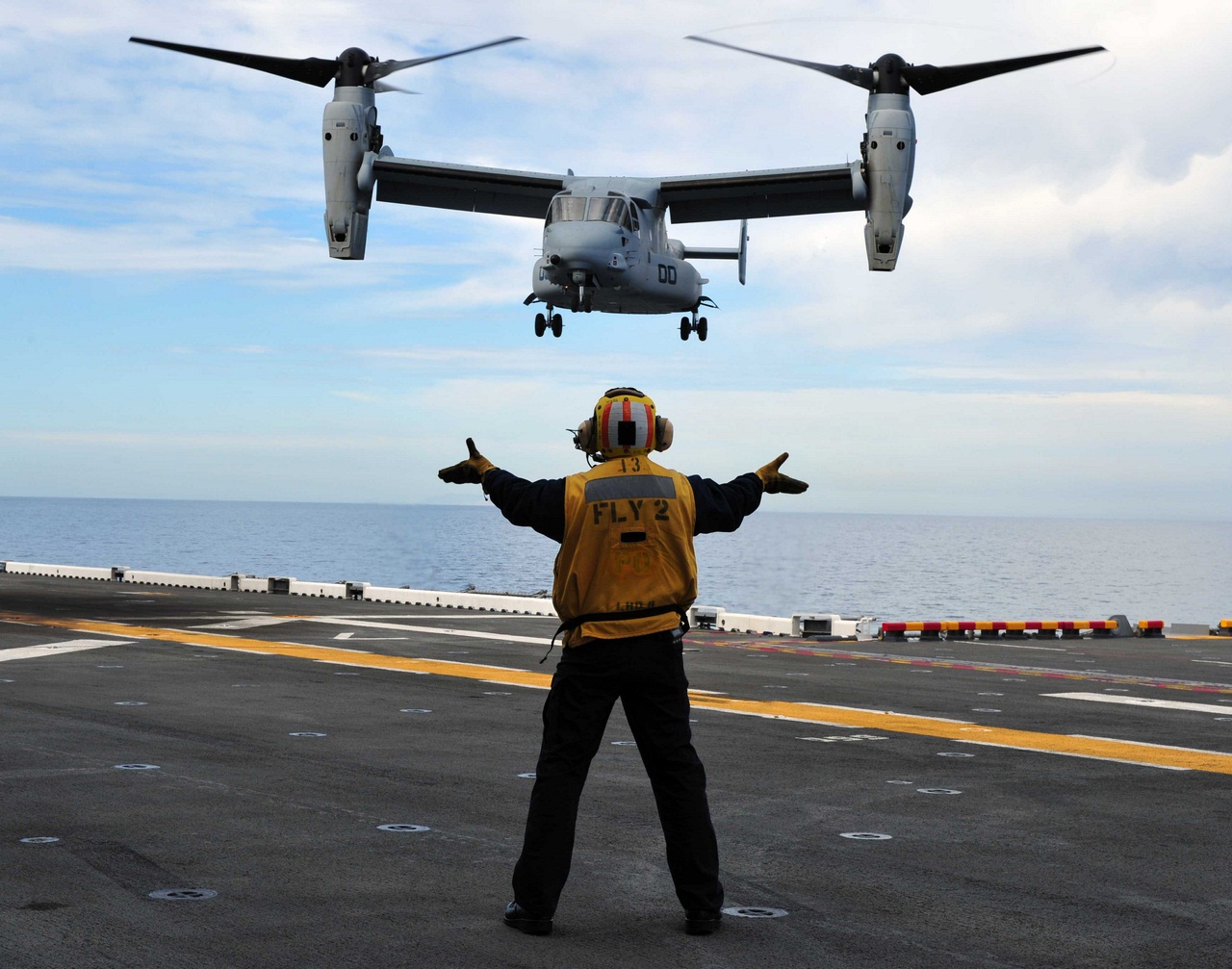

		В 1997 году начались летные испытания 4-х предсерийных V-22. В октябре 1999 года начались эксплуатационные испытания. После двух катастроф произошедших во время выполнения программы эксплуатационных испытаний 8 и 14 апреля 2000 года, все полеты прекратили на 1,5 года и возобновили только в мае 2002 года.

5▲

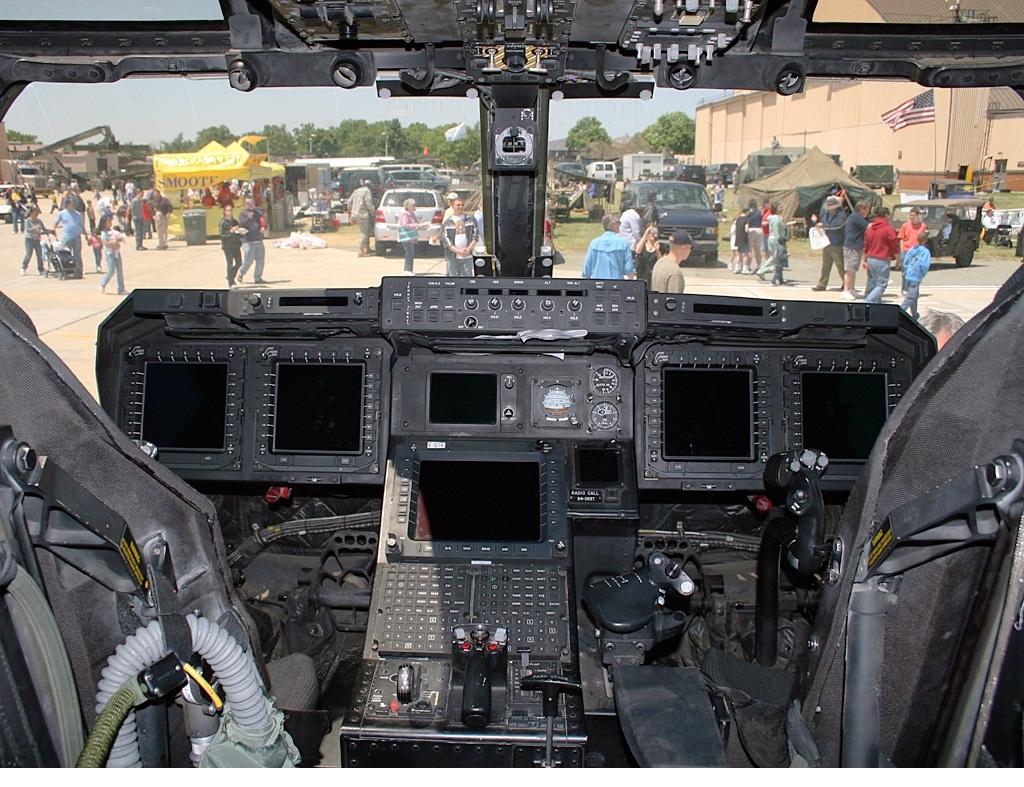

		Поскольку СВВП не может выполнять посадку в «самолетном» режиме, то требование, которое было выдвинуто корпусом морской пехоты, посадки в режиме авторотации при механических неполадках или отказе обоих двигателей представлялось вполне логичным. Корпус морской пехоты в 2002 году снял требование. Неназванный консультант минобороны Соединенных Штатов в своем конфиденциальном отчете за 2003 год отказ от выполнения посадки на авторотации назвал «недопустимым», поскольку «авторотация дает возможность пилотам спасти свои жизни и жизни пассажиров» и «часто используется в боевой обстановке».

6▲

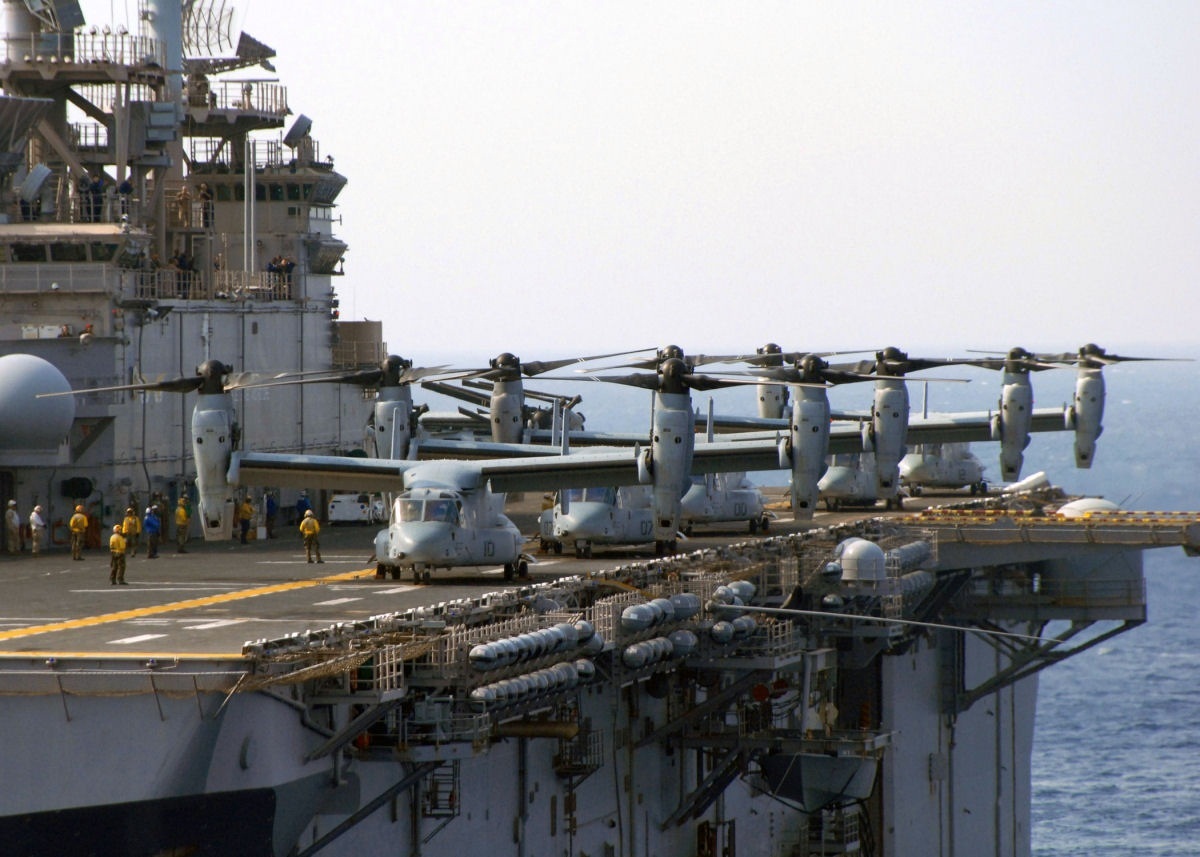

		После катастроф саму программу разработки и испытаний конвертоплана подвергли тщательному анализу. Выводом стало то, что для разработки нового аппарата, вместо V-22, потребуется несколько лет и многомиллионные финансовые затраты, поэтому предпочтительнее оставить программу V-22, но уделить дополнительное внимание изучению режима «вихревого кольца» и эффекта влияния земли. Теоретические исследования проводило NASA. Специалисты космического агентства в ноябре 2002 года рекомендовали провести доп. исследования проблемы «вихревого кольца» и исключить посадку в режиме авторотации из требований к «Оспри». Кроме научных и технических проблем, анализ программы показал негативное влияние «административного ресурса» на работы по конвертоплану — разные структуры, заинтересованные в программе V-22, по различным причинам оказывали давление на руководство программы с целью ускорения работ.

7▲

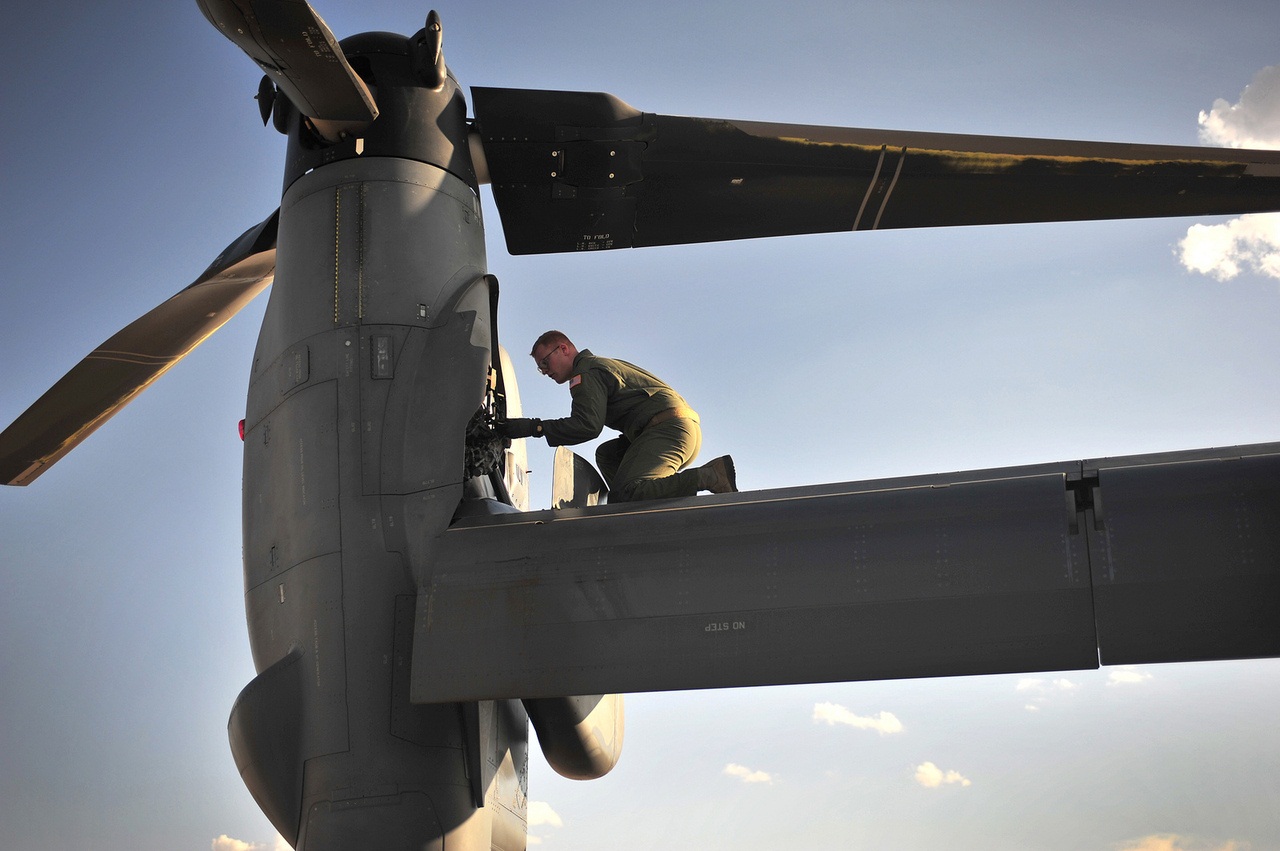

		Эффект «вихревого кольца» описывался много раз и не является новым, не изученным феноменом. Эффект «вихревого кольца» проявляется у вертолетов, которые летят с небольшой поступательной скоростью, но опускающихся с большой вертикальной скоростью. При этом лопасти несущего винта начинают попадать в вихревой поток, который был создан до этого самим несущим винтом, поэтому подъемная сила лопастей резко снижалась.

8▲

		Во время испытаний были выявлены «крайние точки», в которых машина попадала в режим «вихревого кольца». Первый признак «вихревого кольца» был отмечен при вертикальной скорости снижения в 488 метров в минуту, а при скорости в 610 метров в минуту эффект «вихревого кольца» проявлялся полностью. Авария в Мароне случилась при вертикальной скорости снижения 670 метров в минуту. Во время дополнительных исследований было выяснено, что у конвертоплана режим «вихревого кольца» проявляется в большем диапазоне скоростей и высот, чем у вертолетов. При этом режим «вихревого кольца» наступает и развивается гораздо быстрее.

9▲

		После катастроф саму программу разработки и испытаний конвертоплана подвергли тщательному анализу. Выводом стало то, что для разработки нового аппарата, вместо V-22, потребуется несколько лет и многомиллионные финансовые затраты, поэтому предпочтительнее оставить программу V-22, но уделить дополнительное внимание изучению режима «вихревого кольца» и эффекта влияния земли. Теоретические исследования проводило NASA. Специалисты космического агентства в ноябре 2002 года рекомендовали провести доп. исследования проблемы «вихревого кольца» и исключить посадку в режиме авторотации из требований к «Оспри». Кроме научных и технических проблем, анализ программы показал негативное влияние «административного ресурса» на работы по конвертоплану — разные структуры, заинтересованные в программе V-22, по различным причинам оказывали давление на руководство программы с целью ускорения работ.

10▲

		Несмотря на приостановку программы летных испытаний, малосерийное производство V-22 «Оспри» продолжалось, прежде всего, для отработки техпроцессов. Параллельно совершенствовалась конструкция аппарата с учетом рекомендаций NASA, выработанных при изучении причин аварий 2000 года. В конструкцию внесли несколько сотен изменений, касающихся, главным образом, мотогондол и доработки программного обеспечения. Внесенные изменения учли при постройке аппаратов «блок В», а аппараты «блок А» были доработаны.

11▲

		«Новый» этап (OPEVAL II) эксплуатационных испытаний проходил в период с 28 марта по 29 июня 2005 года. В них участвовало 8 MV-22B Block А. Для испытаний использовались авиабазы Нэллис, Бриджпорт, Нью-Ривер, полигоны в Техасе, Нью-Мехико, Аризоне и Калифорнии. Морской этап выполняли в водах Западной Атлантики с десантного корабля-дока «Батаан». Конвертопланы, базируясь на корабле, выполняли задачи на полигонах в Миссисипи, Вирджинии и Северной Каролине.

12▲

		По результатам испытаний MV-22B Block А признали пригодным к эксплуатации и удовлетворяющим всем основным летно-тактическим требованиям. В литературе отмечают, что конвертоплан «Оспри», который завершил эксплуатационные испытания в 2005 году, значительно отличается от V-22, участвовавшего в начальном этапе OPEVAL. Общее время налета экипажей эскадрильи VMX-22 составило 750 часов, в том числе налет менее чем за 3 месяца составил 196 часов. Выполнили 204 полета, включая 89 полетов (начиная с взлета и заканчивая посадкой) полностью имитировавших боевые задания.

13▲

		К недостаткам отнесли недостаточную мощность системы кондиционирования, в связи с чем в кабине при высоких температурах атмосферного воздуха очень жарко. Также указывается, что конвертоплан не может выполнять посадку в режиме авторотации в случае отказа обоих двигателей на высотах менее 500 метров. Ряд экспертов, в то же время, данный недостаток не считает критичным, поскольку, как показывает опыт, даже посадка обычного вертолета, особенно несущего груз, в таком режиме не часто завершается удачно. Несмотря на это, большинство экспертов полагают требование посадки в режиме авторотации обязательным условием для всех винтокрылых летательных аппаратов.

14▲

		Оценка выживаемости конвертоплана выполнялась исходя из угрозы поражения пулеметами калибра до 12,7 миллиметров, автоматическими пушками калибра 23 миллиметра, а также ПЗРК различного типа. На полигоне Чайна-Лэйк по программе оценки выживаемости выполнили 15 полетов, во время которых оценивали способность бортовых лазерных и радиолокационных систем обнаруживать и идентифицировать цели, которые представляют угрозу для «Оспри». По результатам испытаний сделали заключение об адекватности комплекса обороны V-22 и выдали рекомендацию установить на заднюю рампу конвертопланов Block В 7,62-миллиметрового оборонительного пулемета М240.

15▲

		Завершение летом 2005 года эксплуатационных испытаний V-22 «Оспри» стимулировало принятие 29.09.2005 программы серийного производства конвертопланов. Согласно принятой программе, в 2006 финансовом году наметили создать 11 машин, 2007 – 16, 2008 -24, а 2012 производство должно было выйти на скорость 48 аппаратов в год. Всего было запланировано приобрести 458 конвертопланов «Оспри»: 50 CV-22 и 360 MV-22, кроме того была намечена постройка 48 MV-22 для военно-морских сил США. На заводе компании Белл в Амарилло (штат Техас) 08.12.2005 состоялась торжественная церемония передачи корпусу морской пехоты первого MV-22 Block В (166491). Этот конвертоплан стала 19-м, построенным в 2005 году, и первым MV-22В, который предназначался для вооруженных сил.

16▲

		В марте 2008 году подписали договор на постройку 26 самолетов вертикального взлета/посадки CV-22 и 141 MV-22 в течение 5 лет.

17▲

		В апреле 2009 года после 18 месяцев пребывания в Ираке конвертопланы MV-22B были отозваны. Эскадрилья «Fighting Griffin» VMM-266 покинула Ирак последней. За пол года пребывания в Ираке VMM-266 налетала 3040 часов, перевезла 15800 пассажиров и 189 тонн грузов.

18▲

		Летные характеристики: - максимальная скороподъемность на уровне моря — 975 метров в минуту; - максимальная скорость — 463 метров в минуту; - практический потолок — 7,62 км; - практический потолок при работе одного двигателя — 3140 метров; - дальность полета с 24 десантниками на борту без дозаправки – 720 километров; - перегоночная дальность полета с дозаправкой — 3,9 тыс. км. Экипаж конвертоплана — 3—4 человека. Вместимость: - кабина управления — 2—3 человека; - грузопассажирская кабина — 24 десантника и борттехник (12 раненых размещенных на носилках).

19▲

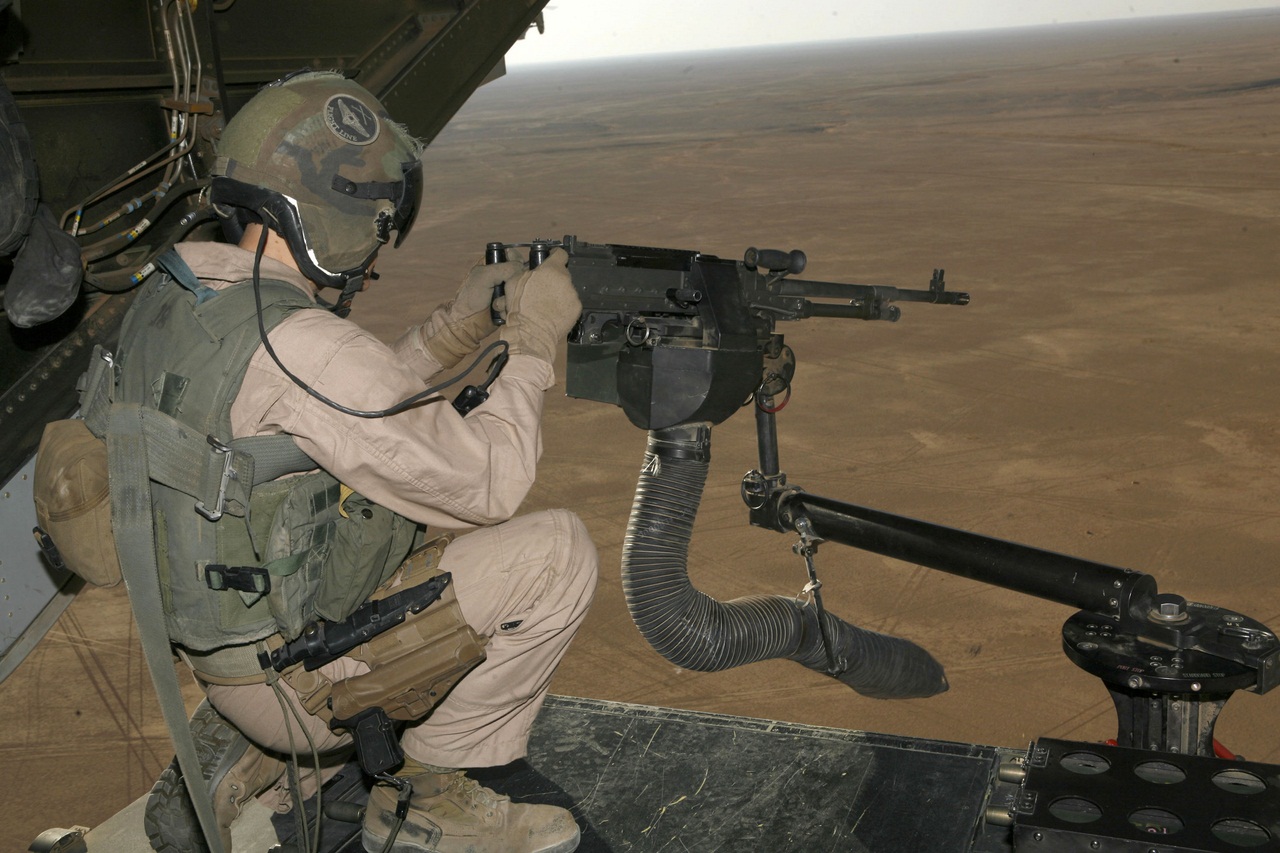

		На опускаемой рампе установлен пулемет М240 калибра 7,62 мм. В перспективе конвертоплан может быть вооружен 12,7-мм пулеметом калибра на турельной установке. Компания ВАЕ Systems в январе 2008 года заключила договор с командованием сил спецопераций военно-воздушных сил США на интеграцию в конструкцию V-22 «Оспри» дистанционно управляемой оборонительной Remote Guardian System (RGS, система кругового обстрела). Система RGS с пулеметом GAU-17 Minigun калибра 7,62 мм устанавливается под фюзеляжем конвертоплана на внешней подвеске вместо узла крепления груза. Турель после взлета выдвигается из-под фюзеляжа и перед посадкой убирается, для выпуска/уборки требуется 2 минуты. Для управления турелью используется джойстик, прицеливание осуществляется посредством телекамеры и экрана. Система RGS, предназначенная для летных и наземных испытаний, впервые была установлена на «Оспри» в феврале 2008 года.

20▲
