Первый авиационный налет британских ВВС на Берлин состоялся в ночь с 25 на 26 августа 1940 года. На город было сброшено 22 тонны бомб. До 7 сентября было произведено всего семь налетов на немецкую столицу. Каждый из тех ночных рейдов был отражен в официальных докладах Верховного командования вермахта.

7 сентября 1940 года (через две недели после падения на Берлин первых английских бомб) авиация Люфтваффе в качестве акта возмездия за бомбардировки столицы рейха начала налеты на Лондон крупными силами. После этого воздушная война стала набирать обороты. В сентябре 1940 года на Южную Англию было сброщено 7 320 тонн бомб, в том числе 6 224 тонны было сброшено на Лондон. В то же время на территорию Германии, включая Берлин, упало всего 390 тонн бомб.

Этот checkbox служит для того чтобы отметить
несколько фото в публикации (если например понравились только
2 фото из 20). Используется в:
- добавить в заметки
- послать другу по e-mail


1▲

		Однако уже после первых бомбардировок Берлина стало ясно, что ПВО столицы мало что может противопоставить атакующим самолетам британских ВВС. Назрела необходимость серьезного усиления противовоздушной обороны Берлина. При этом остро встал вопрос защиты центральной части города. Решение напрашивалось само собой: для уничтожения прорвавшихся к городу самолетов врага часть средств ПВО необходимо разместить внутри города. Но при этом возникла другая серьезная проблема, связанная со сложностью оборудования позиций зенитной артиллерии среди городских строений. Зенитным орудиям необходим сектор обстрела 360 градусов и угол подъема ствола не ниже 30-40 градусов. Но выполнению этого условия препятствуют стоящие вокруг здания. Батареи возможно размещать только на достаточно открытых площадках, таких как стадионы, городские площади, парки, которых не так много, к тому же и там зениткам мешают городские строения и особенно деревья.

2▲

		Первоначально рассматривались места для размещения трех башен в парках Хумбольдтхайн, Фридрихсхайн и Хазенхайде, еще три башни планировалось построить в Тиргартене. Предполагалось вооружить башни двуствольными 105-мм корабельными зенитными орудиями, а также несколькими 37-мм и 20-мм пушками. Для личного состава внутри башен предполагалось оборудовать хорошо защищенные помещения. Проектирование зенитных башен было поручено ведомству Генерального инспектора строительства Шпеера, а их возведение — военно-строительной организации Тодта. Шпееру также было дано указание обратить особое внимание на внешнее архитектурное оформление башен.

3▲

		Через неделю во время встречи со Шпеером Гитлер конкретизирует при помощи нескольких эскизов, как он себе представляет новые башни. А еще через несколько дней (20 сентября 1940 года) в имперском министерстве авиации генерал от инспекции зенитной артиллерии Штойдеманн информировал участников совещания, посвященного вопросу о необходимости башен, что достигнута договоренность между Тодтом и Шпеером: Тодт отвечает за конструирование и техническое исполнение, Шпеер занимается вопросами выбора мест в парках, архитектурной отделки и классификации. Главным итогом этого обсуждения стала выработка общих требований, которым должны отвечать флактурмы (Flakturm — зенитная башня) в сложившихся условиях. Решено, что каждая башня ПВО должна состоять из четырех связанных друг с другом отдельных орудийных позиций, в середине которых с удалением в радиусе 35 метров расположен пункт управления огнем (командный пункт II). При этом внешние габариты башни составляют примерно 60 х 60 метров, кроме того, ее высота должна быть не менее 25 метров, чтобы башня возвышалась над деревьями парка. Фактически речь шла о классической зенитной батарее, которую необходимо было установить на нужной высоте, что требовало значительных усилий и издержек.

4▲

		В конце совещания Шпеер представил план с уже утвержденными местами постройки зенитных комплексов ПВО и указал на то, что места их возведения необходимо согласовывать с планом генеральной застройки Берлина (план «Германия»). К тому же башни не должны нарушать монументальное единство архитектурного облика города и максимально сочетаться со зданиями или уличными осями. При разработке флактурмов пришлось учитывать множество побочных факторов. Например, стрельбе орудий сопутствует значительное задымление зоны над боевой башней, что сводит на нет возможность визуального обнаружения целей. В темное же время суток очень близкие вспышки выстрелов ослепляют наблюдателей и командиров батарей, что исключает эффективное наведение и управление огнем. Кроме того, при размещении орудий и средств обнаружения на одной платформе могут возникнуть значительные помехи для работы радиолокатора от ударных волн выстрелов и близкого вылета снарядов из стволов зениток.

5▲

		в отличие от других берлинских флактурмов, в состав зенитного комплекса I в Тиргартене входили не две, а три башни. В 1941 году на возвышенности близ Треммена в Хафельланде, примерно в 40 км к западу от Берлина, соорудили третью башню стоимостью 500 000 рейхсмарок. На ней установили первое немецкое радиолокационное устройство с дальностью действия примерно 300 км. Эта отдельно стоящая башня предназначалась для раннего обнаружения вражеских самолетов и передачи результатов по прямой кабельной связи с командным пунктом 1-й зенитной дивизии Люфтваффе, который размещался в башне управления в Тиргартене.

6▲

		Готовые модели башен преподнесли Гитлеру к его дню рождения 20 апреля 1941 года. Шпеер представил их лично. Фюрера проект впечатлил, и он пожелал, чтобы на всех четырех сторонах «над входами в зенитную башню предусматривались большие доски для увековечивания имен асов Люфтваффе». Проекты с внесенными изменениями Таммс представил через несколько дней. В середине января 1941 года, когда в Тиргартене уже бетонировались потолки первых полуэтажей, были определены места возведения боевой башни и башни управления комплекса II в парке Фридрихсхайн. Выбранные места соответствовали концепции плана «Германия»: обе башни комплекса привязывались к запланированной оси между Западом и Востоком. Наконец, 19 июня 1941 года было окончательно утверждено местоположение третьей пары зенитных башен в парке Хумбольдтхайн. На Густав-Мейер-аллее в южной стороне парка на месте небольшого старого сада с розами решено построить башню управления комплекса III. Согласно изначальным замыслам первые комплексы флактурмов намеревались возводить в Берлине, Гамбурге и Вене, в дальнейшем предполагалось построить аналогичные зенитные башни и в ряде других крупных городов — Бремене, Вильгельмсхафене, Киле, Кёльне, Кёнигсберге. Однако очень скоро в планы пришлось вносить серьезные коррективы.

7▲

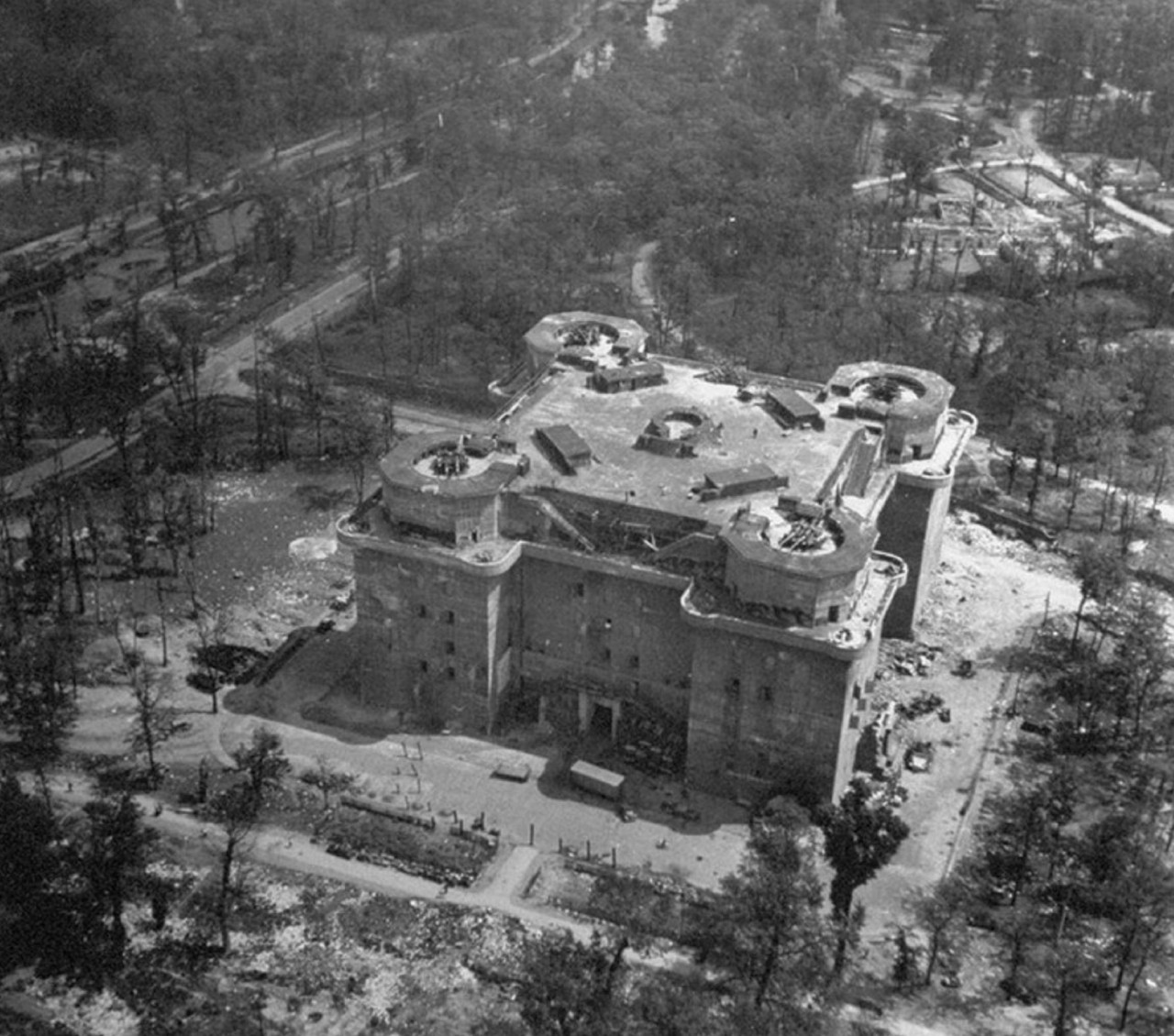

		Берлинские флактурмы были возведены в рекордные времена. Понадобилось лишь четыре недели для проектирования башен Тиргартена, работы по бетонированию которых начались уже в октябре 1940 года и завершились в апреле 1941 года. С апреля по октябрь 1941 года был построен комплекс II во Фридрихсхайне. Последний берлинский флактурм (комплекс III) в Хумбольдтхайне строился с октября 1941 года по апрель 1942 года. По воспоминаниям одного из жителей Берлина «…стройплощадка зенитной башни в темное время суток хорошо освещалась. Работы продолжались день и ночь. Мы всегда знали, что будет тревога, ведь свет на стройплощадке отключали раньше, чем раздавались звуки сирены или официальные предупреждения по радио». На строительство каждого флактурма с его полными шестью этажами расходовались невероятно большие количества железобетона. Так, 80 000 кубометров бетонной массы залито только в боевую башню в Тиргартене, возведенная там же ведущая башня (башня управления) поглотила почти 20 000 кубометров. Во Фридрихсхайне для постройки башен, стены и потолки которых были еще более мощными, понадобилось уже 120 000 кубометров бетона. Почти 80 % бетона из этого объема ушло на строительство боевой башни. К этому следует прибавить еще примерно 10 000 т качественной конструкционной стали.

8▲

		До сих пор не обнаружены никакие подлинные документы, по которым можно было бы точно установить реальные затраты на строительство флактурмов. Имеющиеся источники носят противоречивый характер. Например, затраты на строительство только боевой орудийной башни в Тиргартене оцениваются примерно в 45 млн рейхсмарок — на эти средства можно было бы построить бомбоубежища для 180 000 человек. В британском послевоенном исследовании называется фнтастическая сумма 60 млн. рейхсмарок, затраченная только на строительство башен в Тиргартене, причем в эту сумму не включены затраты на оборудование и обустройство башен. В одном из писем управления Люфтваффе, датированного 1944 годом, указано, что на строительство флактурмов в Берлине, Гамбурге и Вене в целом затрачено 210 млн рейхсмарок.

9▲

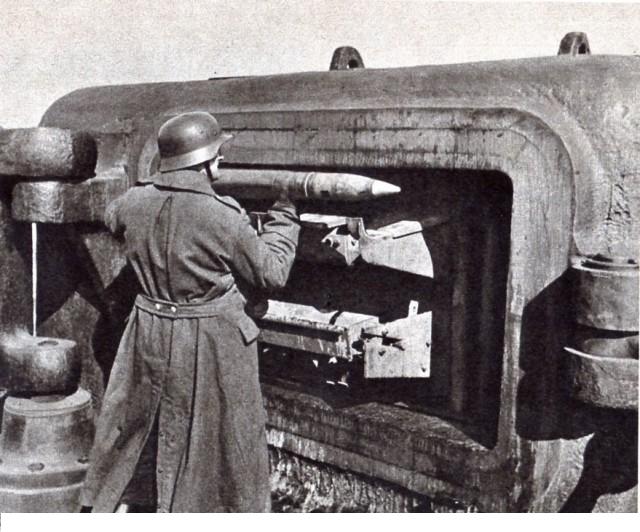

		Подача боеприпасов к орудиям осуществлялась с помощью специальных цепных электрических подъемников (по типу корабельных), которые доставляли выстрелы из артиллерийских погребов цокольного этажа непосредственно на орудийные платформы. От прямого попадания подъемники были защищены бронированными куполами весом 72 т, которые в июле 1941 года с помощью особо мощного подъемного крана были подняты на бункер в Тиргартене. За один цикл наверх можно было поднять 450 снарядов. Но эти подъемники никогда использовались во время боя: огромные бронедвери во время нападения было необходимо всегда держать закрытыми во избежание поражения подъемника. Для доставки людей в башнях управления установили два, а в боевых башнях даже три грузовых лифта, которые одновременно могли поднимать до 25 человек. Однако эти мощности кажутся незначительными, если вспомнить, что обычно в башнях во время налетов укрывалось около 30 000 человек (8 000 в башне управления, 22 000 в боевой башне). Известен случай, когда во время бомбардировок Гамбурга в один комплекс набилось 60 000 человек! По данным А. Широкорада во время заполнения убежищ людьми нередко возникала страшная давка, в результате которой количество жертв достигало 100 – 150 человек.

10▲

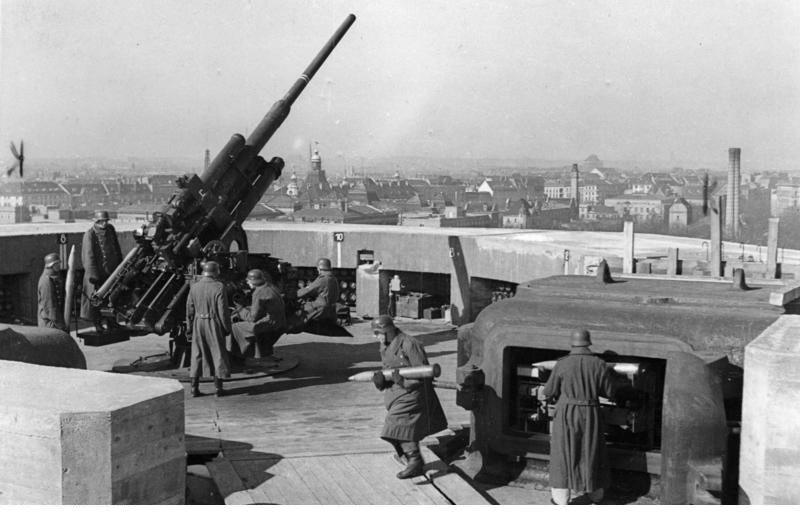

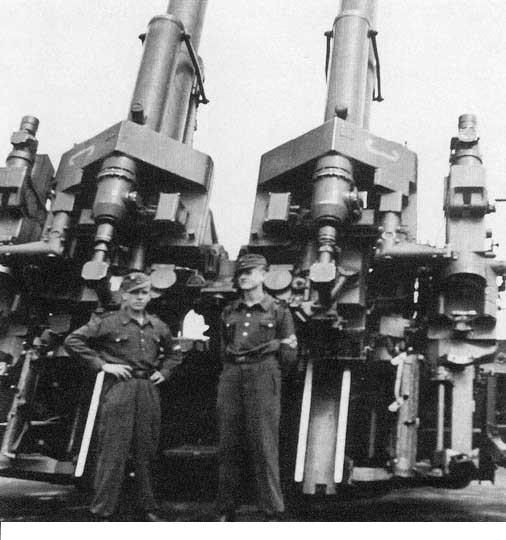

		главным оружием флактурмов стали специально созданные для них зенитные установки Flakzwilling 40, изготовленные фирмой Hanomag в Ганновере, которые стали одними из самых эффективных орудий Второй мировой войны. Гитлер лично отслеживал установку доставленных летом 1942 года пушек и «с облегчением принял известие о том, что первая зенитная башня в Берлине получила новые орудия, и ее четыре спаренных 128-мм зенитных установки готовы к бою».

11▲

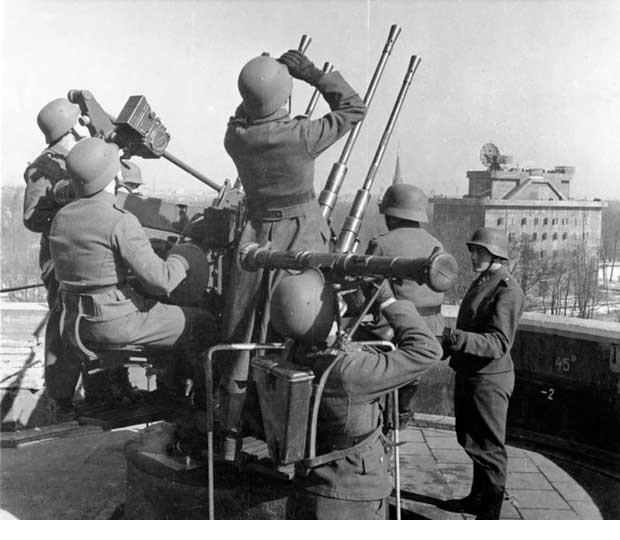

		Расчет 20-мм счетверенной автоматической зенитной установки флактурма I в Тиргартене. Справа видна башня управления. Апрель 1942 года.

12▲

		В подвале хранились запасные стволы тяжёлых зенитных пушек и другие запасные части и ремонтные материалы для орудий. В цокольном этаже находился склад снарядов для тяжёлых зениток, а также входы с трёх сторон башни с размерами 4 х 6 метров (в северном, западном и восточном фасадах). Они предназначались для ввоза запаса снарядов, вывоза стреляных гильз и приема укрывающихся в башне гражданских жителей. Как в боевых, так и в башнях управления по два-три этажа были отведены под бомбоубежища для гражданского населения. Однако, как оказалось, при налетах пропускной способности дверей оказалось недостаточно, и в убежища, расположенные на первом этаже, была дополнительно построена наружная деревянная лестница над западным входом.

13▲

		первоначально башни пытались использовать не только в качестве бомбоубежищ. Например, мае 1941 года поступило предложение использовать башню в Тиргартене как холодильник. В обосновании сообщалось, что флактурмы должны использоваться как дополнительные убежища для гражданского населения лишь в крайнем случае. Причем предлагалось взимать плату за хранение продукции на складе и даже делать определенное начисление процентов за использование оборудования. Второй этаж был отведен для хранений музейных ценностей. В помещениях общей площадью 1500 кв. м в июле-августе 1941 года были размещены самые ценные экспонаты берлинских музеев. В частности, золотой клад Приама, нумизматическая коллекция императора Вильгельма, бюст Нефертити, Пергамский алтарь. В марте 1945 года музейные ценности стали вывозить для хранения в шахты. В других комплексах также были выделены большие площади для хранения музейных ценностей.

14▲

		Третий этаж бункера в Тиргартене занимал госпиталь Люфтваффе, который считался самым лучшим во всем рейхе и поэтому здесь охотно лечились видные деятели. Раненых и больных сюда доставляли на лифтах. В госпитале имелся рентгенкабинет и палаты на 95 коек. Здесь под руководством лейб-медика Геринга Вальтера Хагедорна работали 6 врачей, 20 сестер и 30 подсобных рабочих. На четвертом этаже размещался весь военный персонал зенитной башни. На уровне пятого этажа вокруг башни имелась опоясывающая всю башню нижняя боевая платформа для легких зенитных пушек. Эта платформа по углам вокруг башенок для тяжелых зенитных орудий имела барбеты для счетверенных 20-мм и спаренных 37-мм автоматических пушек. В помещениях пятого этажа размещались снаряды для легких зенитных пушек и укрытия для личного состава всех зенитных орудий.

15▲

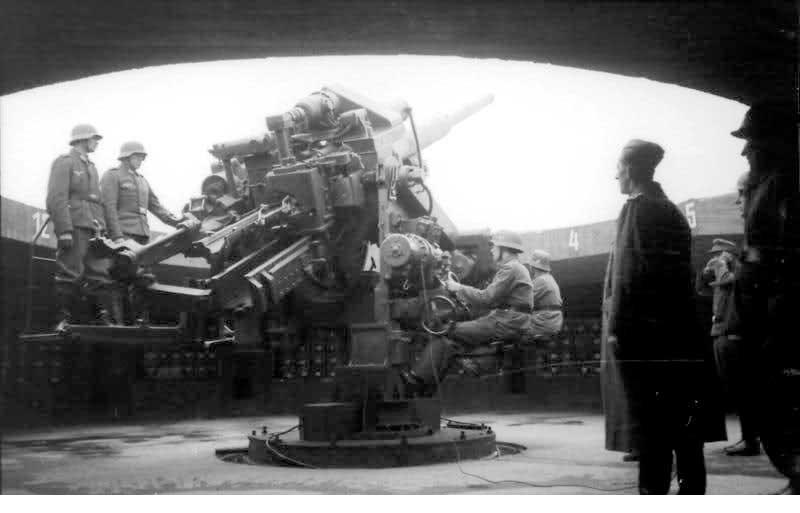

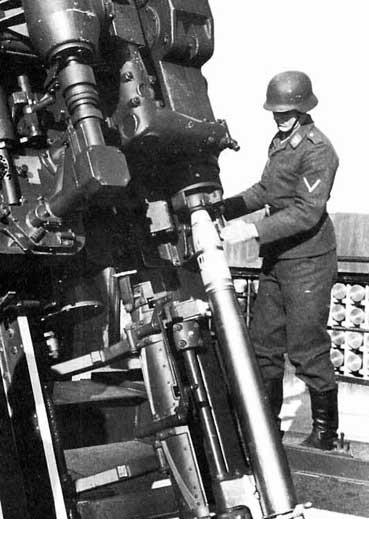

		Основную огневую мощь батареи флактурма обеспечивали четыре спаренных (в сумме 8 стволов) 128-мм установки, обладающие скорострельностью от 10 до 12 выстрелов в минуту на ствол. Боевая масса системы достигала 27 тонн. Каждый ствол имел индивидуальную систему заряжания. Дальнобойность по горизонтали составляла 20 900 м, по вертикали до 14 800 м (с дистанционным взрывателем — до 12 800 м). Вес боеприпаса — 26 кг. При ведении залпового огня 8 выпущенных снарядов одновременно взрывались в воздухе, создавая осколочное поле площадью примерно 250 кв. метров. Бомбардировщики, попавшие в такое поле, почти наверняка обречены на гибель. По замыслу оборонительный огонь тяжелых зенитных пушек флактурмов был призван вынудить самолеты союзников атаковать столицу империи лишь с большой высоты, вследствие чего очень сильно снижалась бы точность бомбометания. Каждая боевая башня имела собственную водяную скважину и полностью автономный водопровод. В одном из помещений имелся дизельный электроагрегат с большим запасом горючего. По боевой тревоге башня отключалась от городской сети и переходила на автономное электропитание. В башне также были собственные кухня и хлебопекарня.

16▲

		Однако, башни стоили невероятно дорого, на них расходовалось огромное количество крайне дефицитных в военное время цемента, металла и рабочей силы. Можно было бы выяснить целесообразность зенитных башен, если бы их было построено достаточно много. Но это оказалось невозможным по многим причинам. Хотя в некоторых изданиях утверждается, что наличие зенитных башен в Берлине и Гамбурге заставило самолеты союзников действовать на значительно больших высотах, однако союзники бомбили не конкретные объекты в этих городах, а просто сами Берлин и Гамбург. При ковровых бомбардировках высота полета никакого значения не имеет.

17▲

		Зенитные башни уже хотя бы из-за их крайне малого количества оказались во Второй мировой войне столь же бесполезными, что и линии укрепрайонов Мажино, Зигфрида. Идеологическое значение флактурмов значительно превысило их чисто военный смысл. Просто в этих идеях отразилась тоска людей по абсолютной защищенности и неуязвимости. Автор проектов зенитных башен Фридрих Таммс называл их «стреляющими соборами», намекая на то, что главная роль флактурмов в определенной мере аналогична назначению соборов и церквей — вносить в души немцев успокоение, надежду и веру в лучший исход. Один из участников проектирования Ян Табор высказывался о флактурмах еще откровеннее: «Не отрицая военной целесообразности этих сооружений, мы с самого начала видели в них лишь архитектурные формы. Это нечто вроде египетских пирамид. Они — монумент навсегда. Вследствие этого они в обыкновенном смысле не имеют практической ценности. Они бесполезны как чистая идея. Но они — носители идеи элементарного чувства силы, прочности и воли к жизни».

18▲

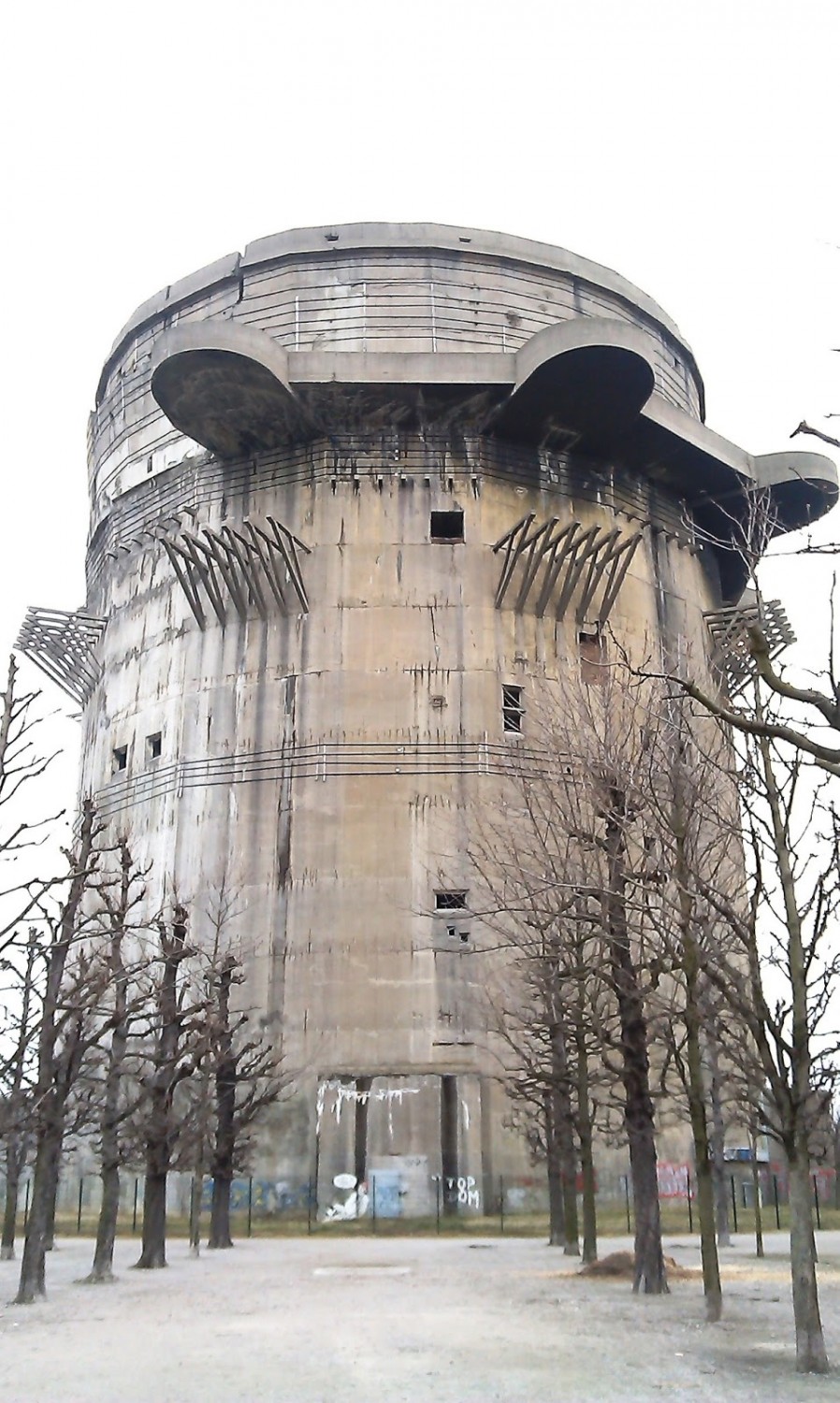

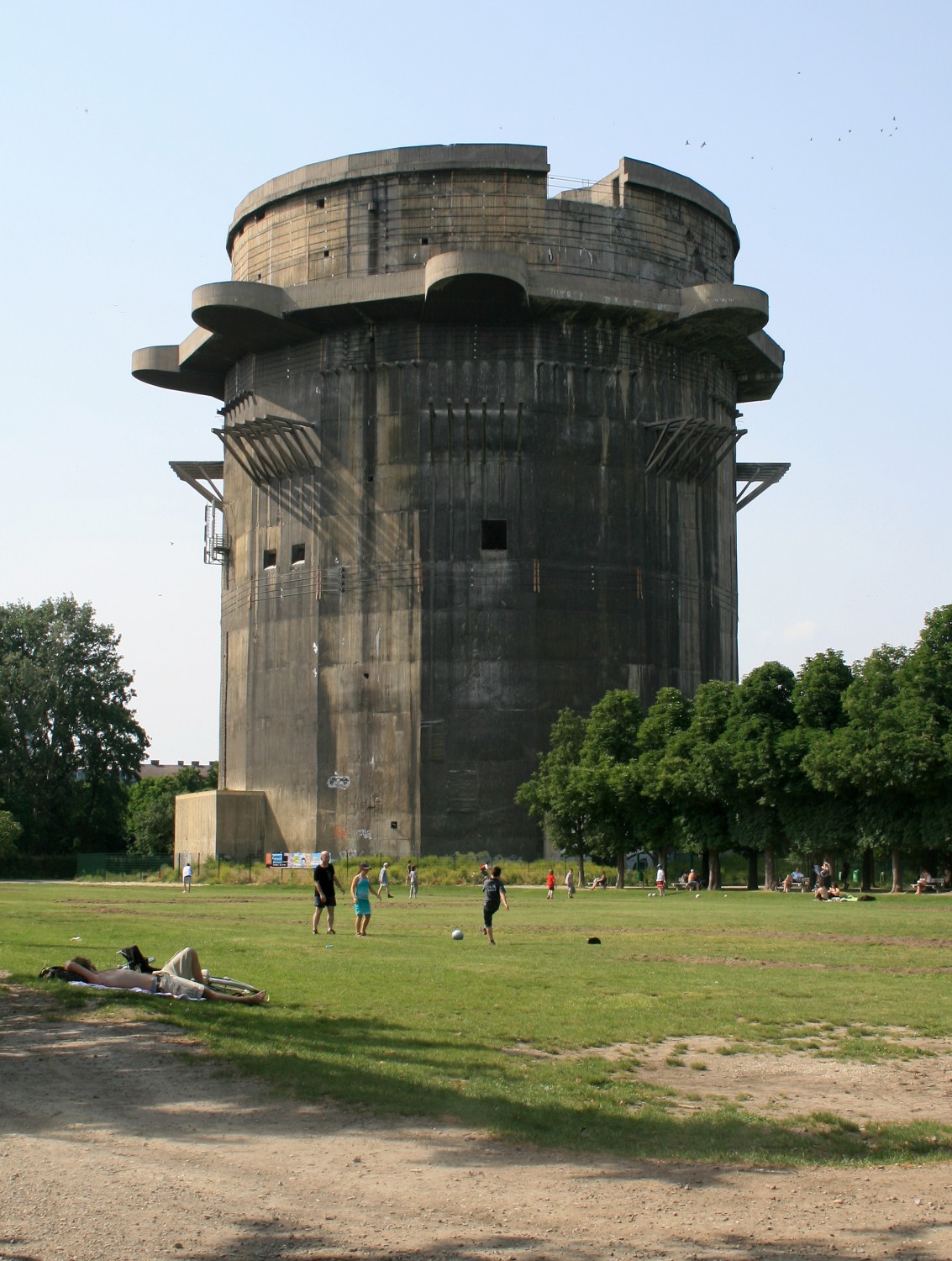

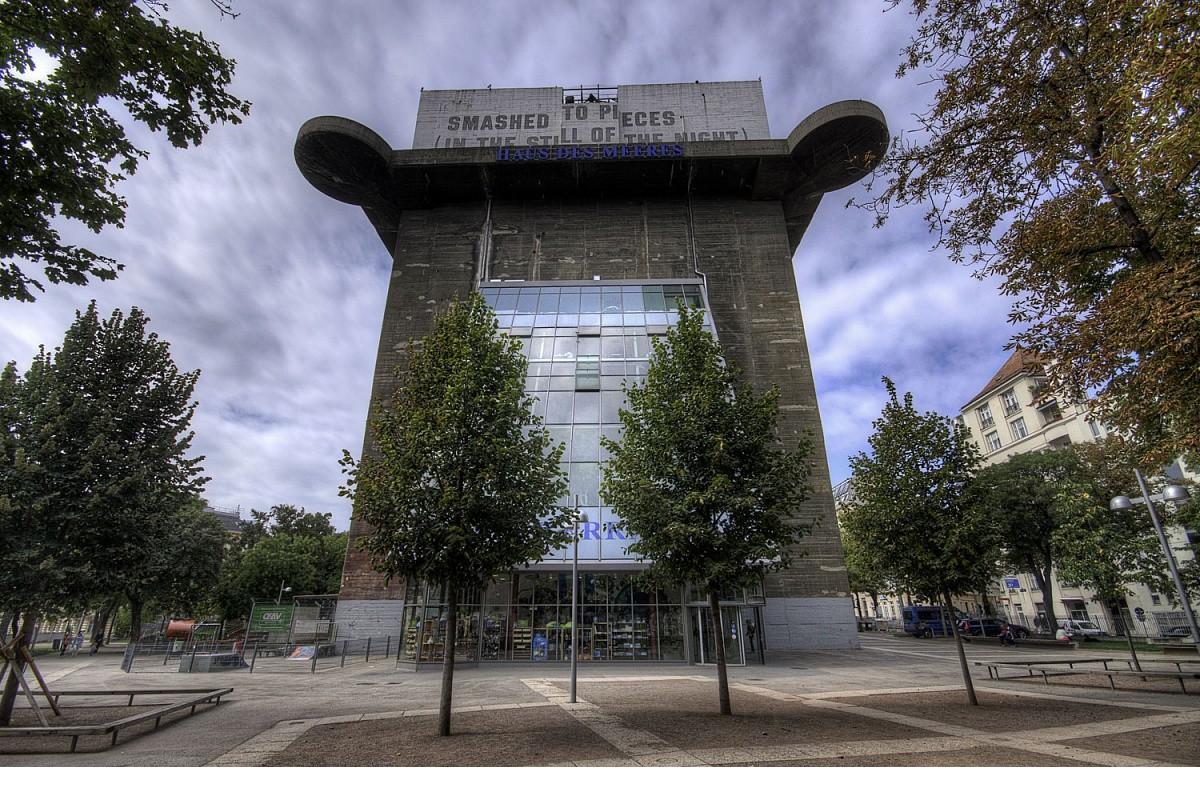

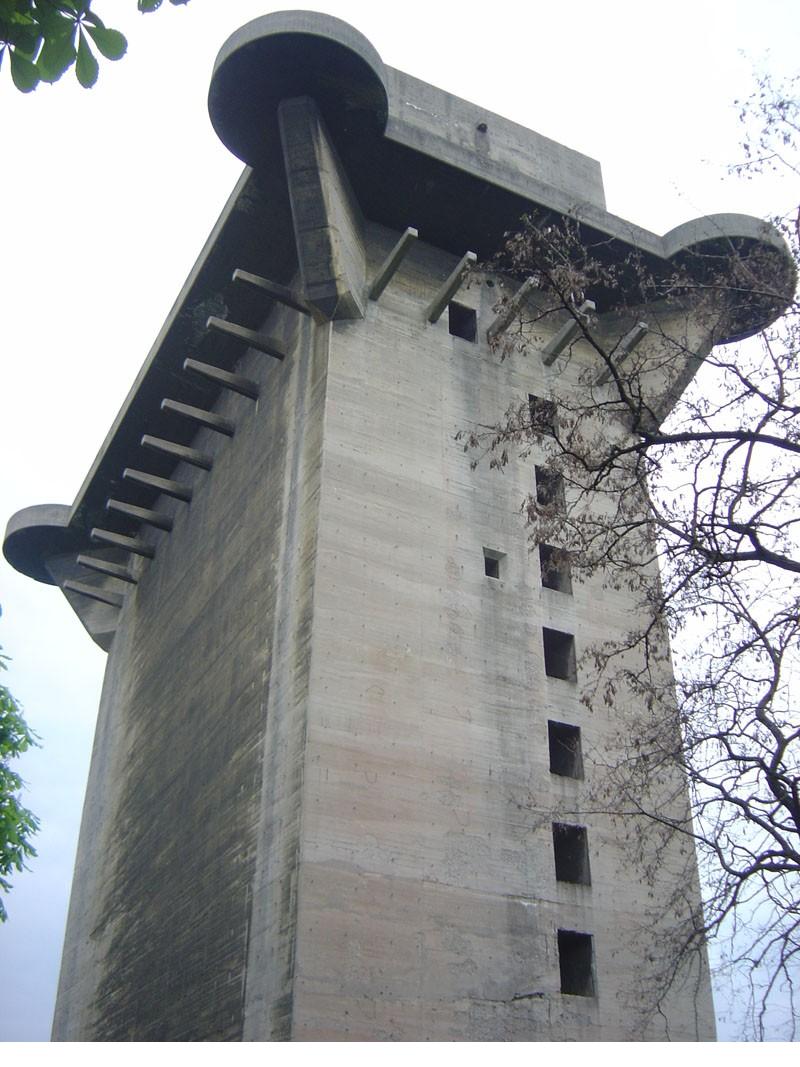

		Вена

19▲

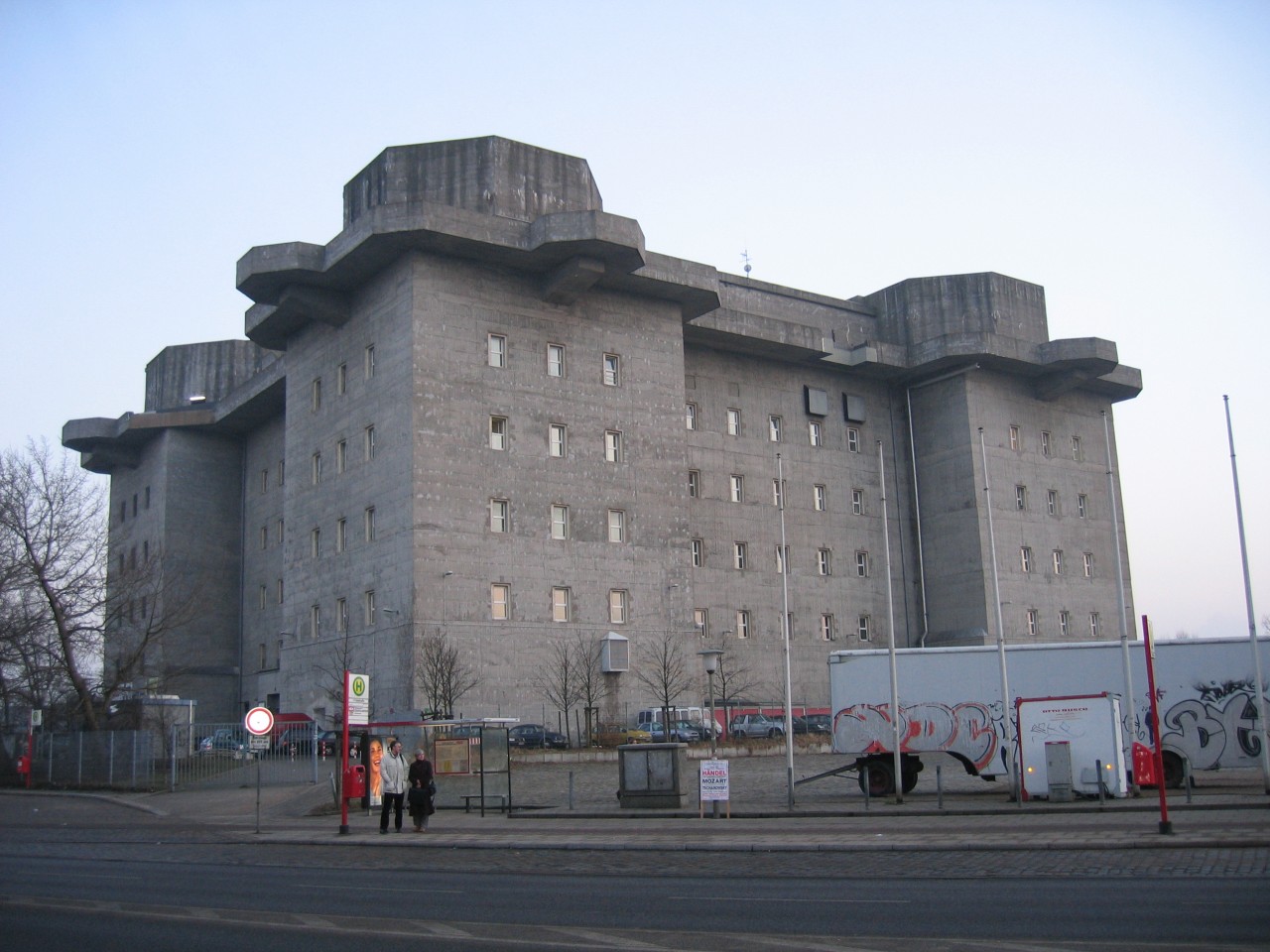

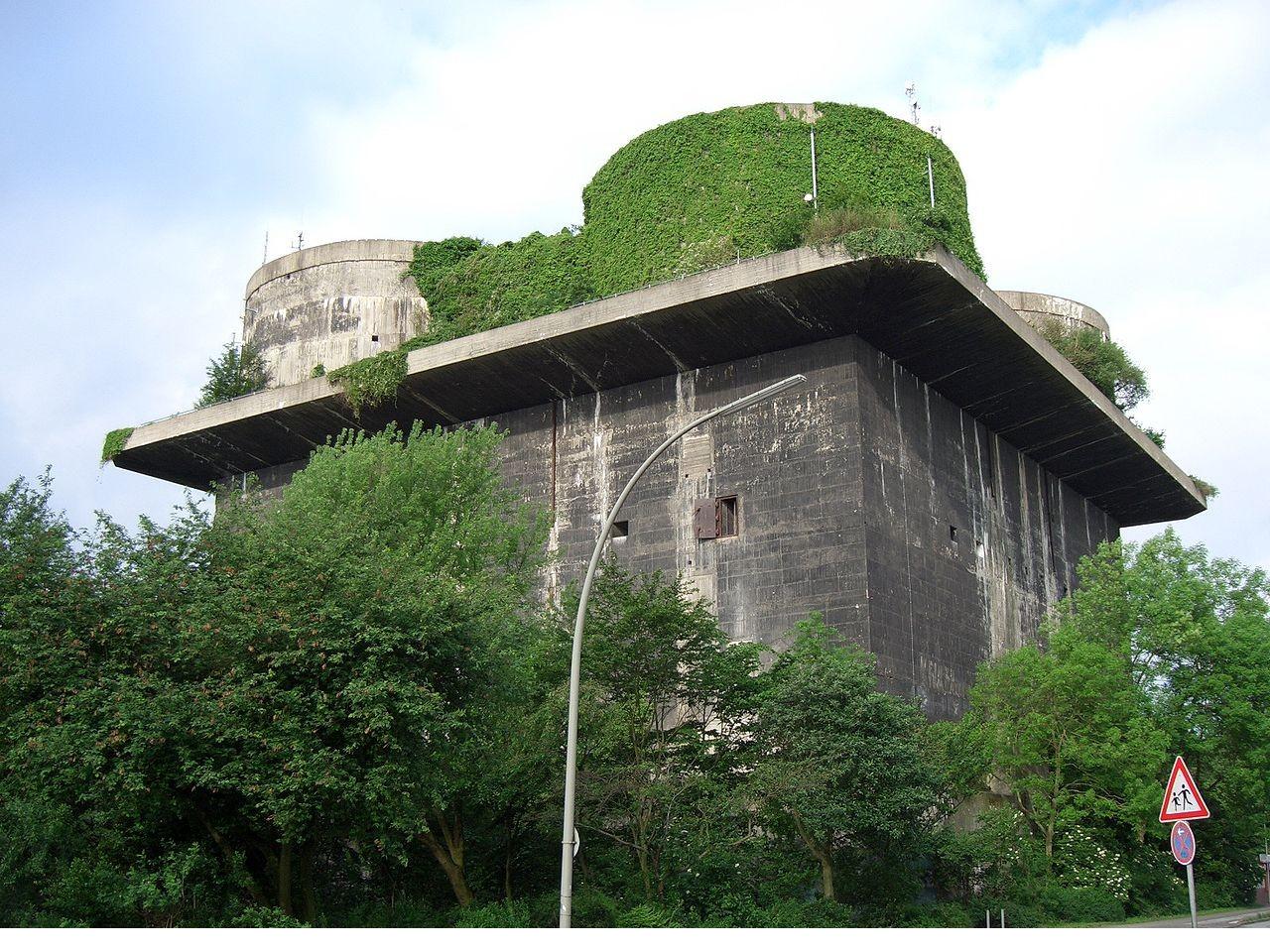

		ГАмбург

20▲

		Еще Гамбург
