Появление концепции резинового надувного самолёта можно отнести к первым экспериментам с надувным резиновым планером, построенным конструктором Taylor McDaniel в 1930-х. В 1956 армия США заказала предприятию Goodyear проект надувного спасательного самолёта, который мог бы сбрасываться с воздуха способом парашютного десантирования в жёстком контейнере объёмом 1,25 кубометра, и приводиться в готовность на земле за несколько минут.

Во время корейской войны ВВС США столкнулись с серьезной проблемой эвакуации своих сбитых летчиков. Тогда же была предложена идея использовать для этого надувные самолеты. Предполагалось, что терпящим бедствие летчикам сбрасывались с самолета специальный контейнер, а пилот на земле уже самостоятельно надувал самолет и добирался до базы своим ходом, он ведь летчик. Контракт для разработки концепции был выдан Goodyear и получил код GA.468. Позже он получил более простое название — инфлатоплан, что буквально «надувной самолет».

Этот checkbox служит для того чтобы отметить
несколько фото в публикации (если например понравились только
2 фото из 20). Используется в:
- добавить в заметки
- послать другу по e-mail


1▲

		Проект был завершен за двенадцать недель. Весь планер представляет собой наддутые до жесткости резиновые оболочки. Исключение составляют только винтомоторная группа, шасси и тросики управления. Основным материалом корпуса был трёхслойный композит из двух слоёв резины и проложенной между ними нейлоновой сети. Наддув конструкции в воздухе осуществлялся от компрессора, приводимого двигателем. В принципе, ничего особенного, если не задаваться вопросом как удалось добиться такой жесткости надувных конструкций? Сколько там давления, как оно не взрывается?

2▲

		Фокус в том, что новый конструктив под названием «Эрмет» — не просто надувная оболочка, а объемная силовая структура! Между стенками камеры располагается натянутая (в наддутом виде) нейлоновая сеть, которая распределяет нагрузку так, что даже длинные надувные балки идут на аккуратный изгиб, а не ломаются в точке приложения внешнего давления. Именно поэтому наддутое до скромной величины в 170кПа (1.7атм) многометровое крыло не проявляет никаких поползновений к складыванию, да и стойка с двигателем нисколько не изламывает фюзеляж. Честно говоря, в особо напряженных на растяжение местах заделаны еще и стальные тросики.

3▲

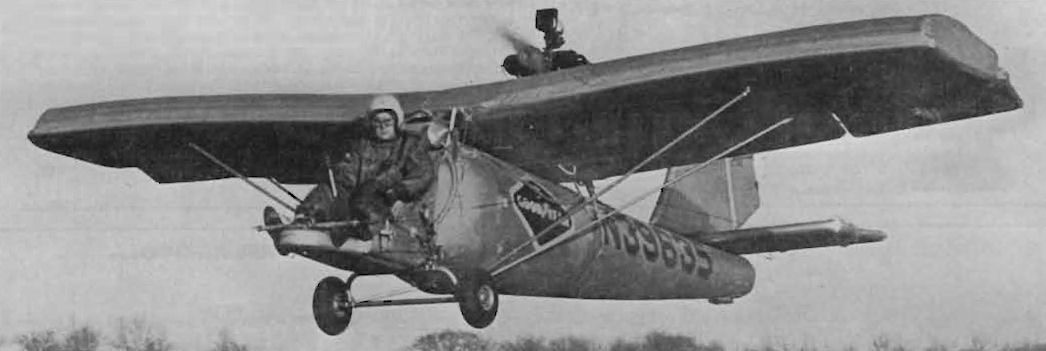

		Первый прототип GA-33 Inflatoplane (N39635) взлетел 13 февраля 1956 года. За ним последовал второй прототип GA-447 с новыми крыльями. Для армейских испытаний Goodyear Inflatoplane (фирменное обозначение AO-2) выпускался в двух модификациях — двухместный GA-466 (XAO-2-GI) и одноместный GA-468(XAO-3-GI).

4▲

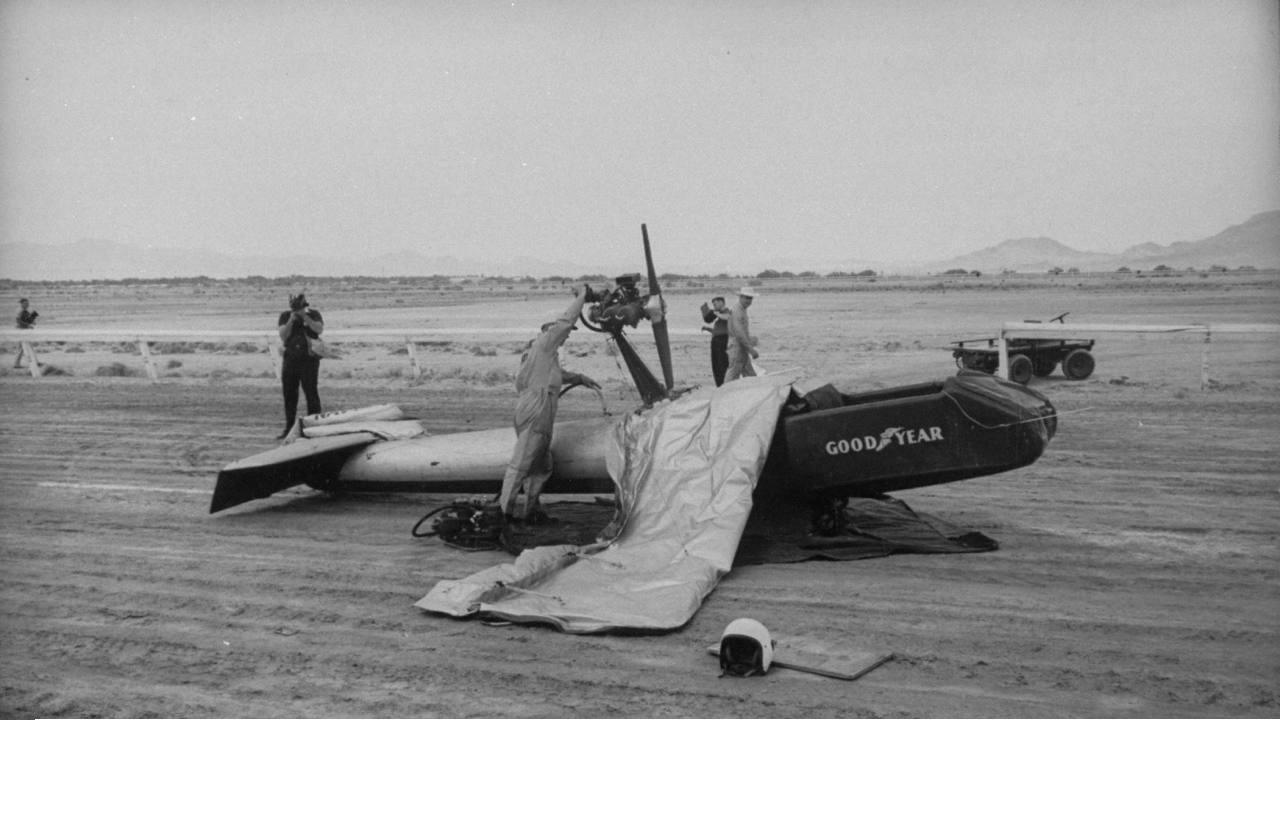

		Испытания прототипов проводились на озере Wingfoot Lake, Akron, штат Огайо. В ходе одного из полётов произошла катастрофа, непосредственной причиной которой был отрыв троса управления, погиб пилот лейтенант Уоллис. Программу притормозили «до выяснения», несколько лет промурыжили в подвешенном состоянии, а потом и война во Вьетнаме кончилась. При чем тут война во Вьетнаме? Ну как же, ведь именно оттуда предполагалось удирать сбитым летчикам на «запасных самолетах», которые им бы скидывали поисковые группы. А поскольку надобность в этим средствах возвращения миновала — то и программу надувных самолетов благополучно пустили под нож в 1973 году со словами «что ж это за военный самолет, который можно сбить из лука стрелой»…

5▲

		Наддув конструкции в воздухе осуществлялся от компрессора, приводимого двигателем. Наполнять аппарат воздухом можно было тремя способами: от баллонов со сжатым воздухом, от компрессора, установленного на двигателе, либо ручным насосом. Последний способ подразумевал, что такой самолет можно сбросить, например, попавшим в окружение солдатам: вручную GA-468 наполнялся за 15–20 минут. С помощью же баллонов самолет можно было привести в боеготовность еще быстрее: за 6–7 минут. В случае разгерметизации самолета в полете в работу вступал установленный на двигателе компрессор, который подкачивал оболочку летательного аппарата. По подсчетам Goodуеаг Aircraft, стоимость надувного самолета при серийном производстве была ниже стоимости любого современного легкого самолета того же класса, что сэкономило бы Пентагону миллионы долларов.

6▲

		Одноместный самолёт, GA-468, приводился в готовность (надувался до давления 170 kPa) приблизительно за 5 минут. Длина самолёта составляла 5,97 м, размах крыльев — 6,7 м. Силовая установка — двухтактный двигатель мощностью 40 л.с. Запас топлива — 76 литров, что позволяло пролететь до 630 км с максимальной скоростью 116 км/ч. Практический потолок — до 3000 м. Взлётный разбег самолёта составлял порядка 80 метров.

7▲

		Двухместный вариант, GA-466, имел больший на 1.8 м размах крыльев, взлётный вес до 340 кг, скорость — до 110 км/ч., дальность — до 443 км. Оснащался двигателем McCulloch 4318 мощностью 60 л.с.

8▲



9▲



10▲



11▲



12▲



13▲



14▲



15▲
