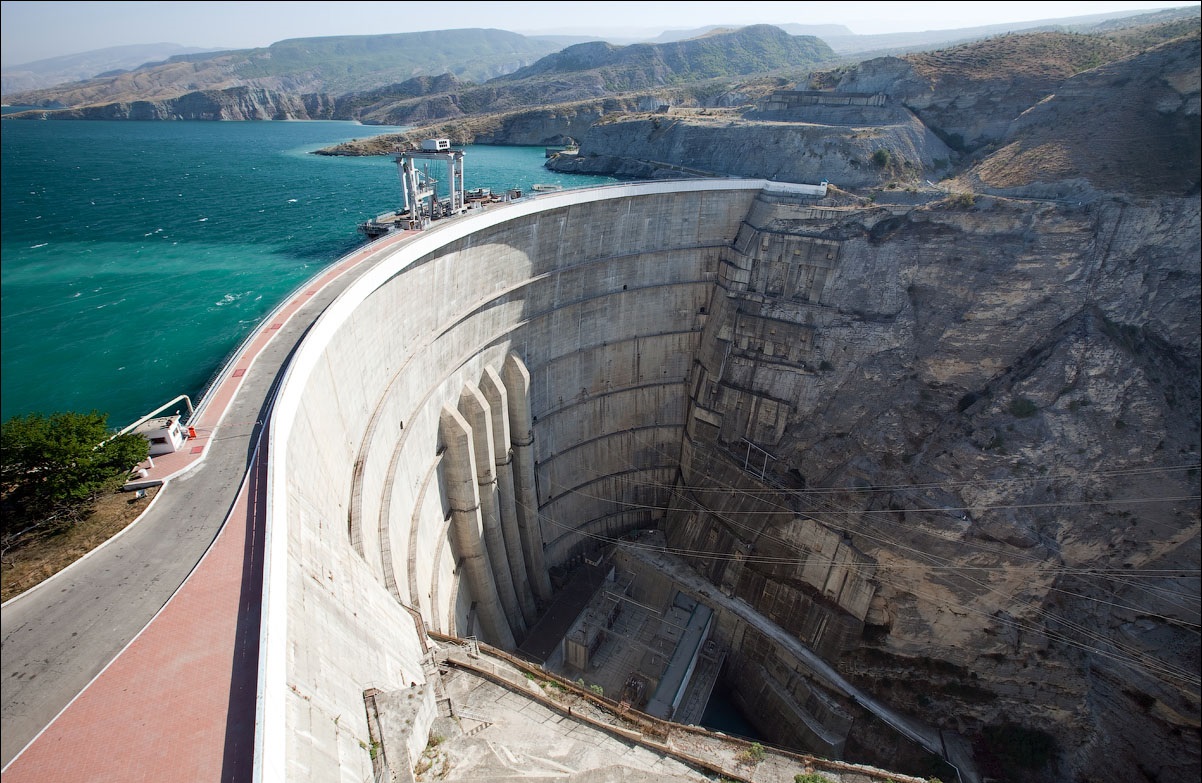

Чиркейская ГЭС расположена на реке Сулак в Республике Дагестан. Это самая высокая плотина в России арочного типа, ее высота составляет почти 233 метра! Плотина построена в узком ущелье глубиной более 200 м.

Этот checkbox служит для того чтобы отметить
несколько фото в публикации (если например понравились только
2 фото из 20). Используется в:
- добавить в заметки
- послать другу по e-mail


1▲

		Немного сухих цифр: установленная мощность ГЭС – 1 000 МВт. Среднегодовая выработка 2.47 млрд кВт•ч. Плотина имеет высоту 232.5 м и длину по гребню 338 м, толщина плотины от 6 до 30 метров.

2▲

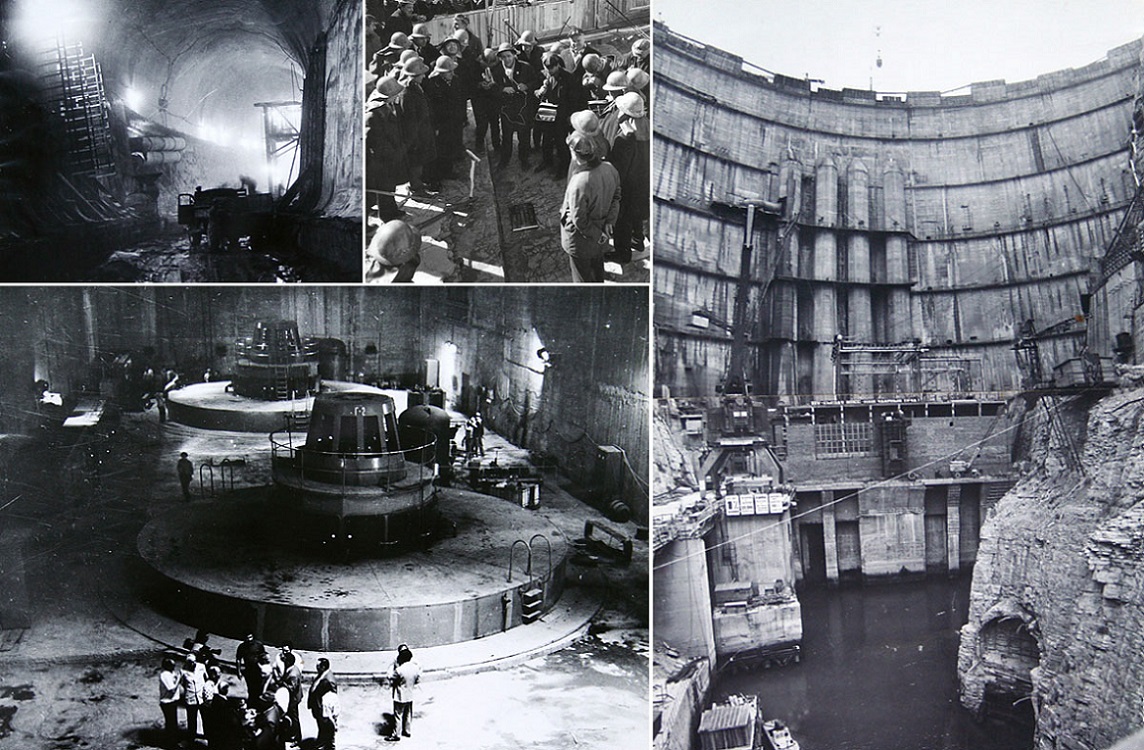

		И немного истории. Слева направо, сверху вниз: (1) – строительство водоотводящего тоннеля; (2) – 28.02.1970, торжественная закладка первого кубометра бетона в тело плотины; (3, большая фотография справа) – плотина готова; (4) – машинный зал Чиркейской ГЭС в день пуска первого агрегата.

3▲

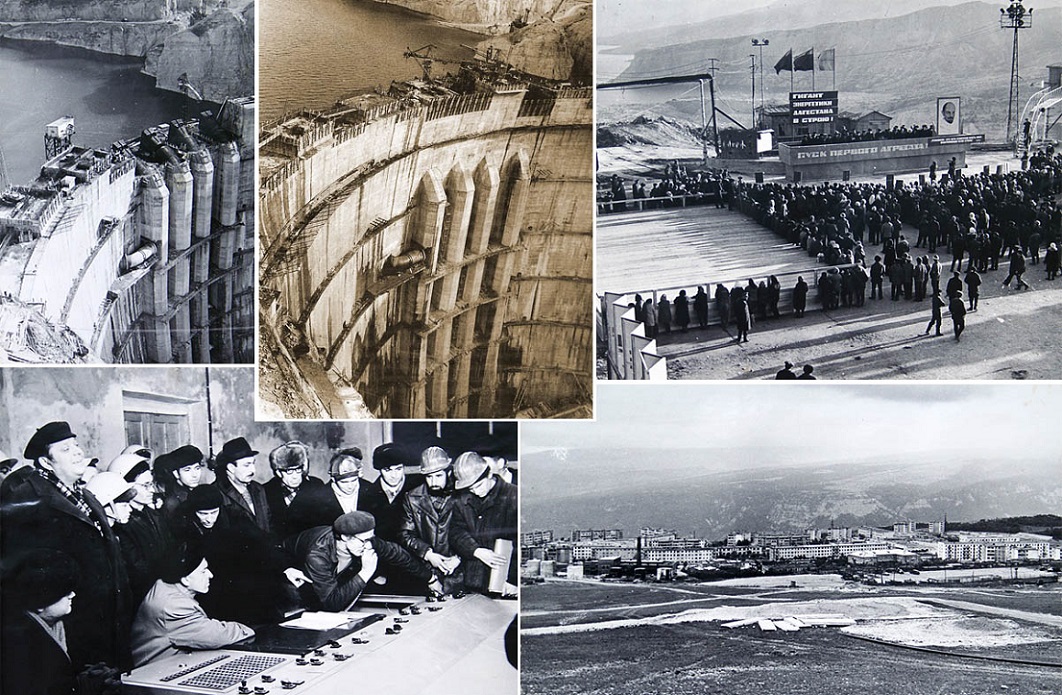

		Плотина была поставлена под напор 13 августа 1974 года. В промышленную эксплуатацию Чиркейская ГЭС была введена в 1981 году. На фото: слева направо, сверху вниз: (1) – напорные водоводы построены; (2) – завершающая стадия строительства плотины; (3) – пуск первого гидроагрегата; (4) – пуск первого гидроагрегата; (5) – поселок гидростроителей Дубки.

4▲

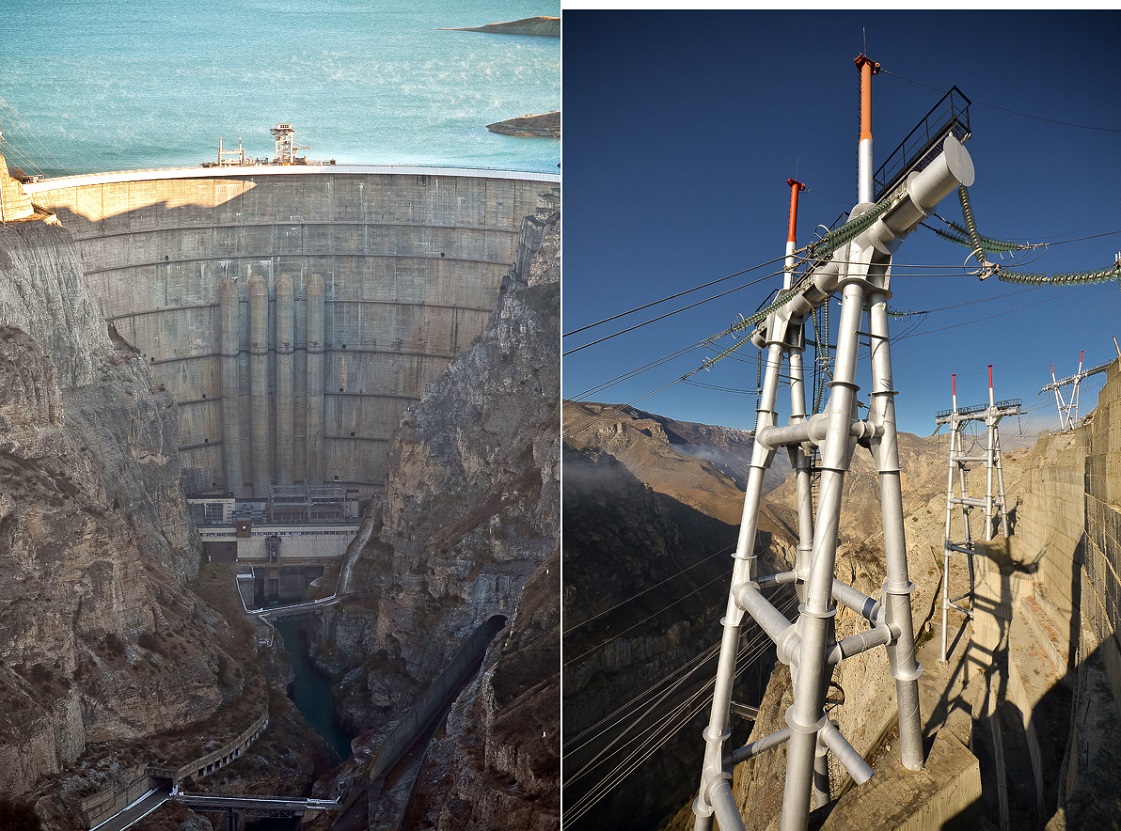

		Чиркейская ГЭС является крупнейшей из трёх гидроэлектростанций с арочными плотинами, имеющимися в России, а учитывая её маневренные возможности, стала основной регулирующей станцией в Объединенной энергосистеме Юга России.

5▲

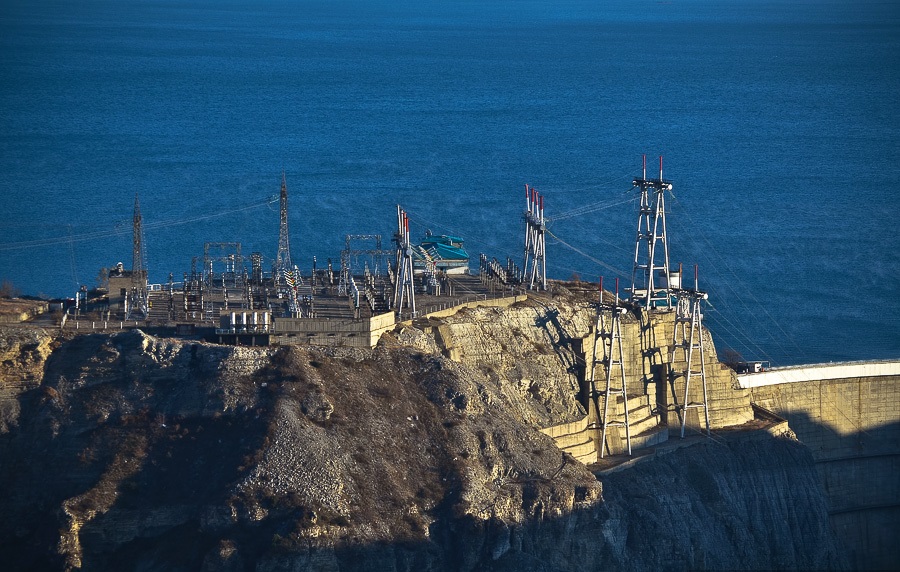

		Открытое распределительное устройство (ОРУ) напряжением 330 кВ.

6▲

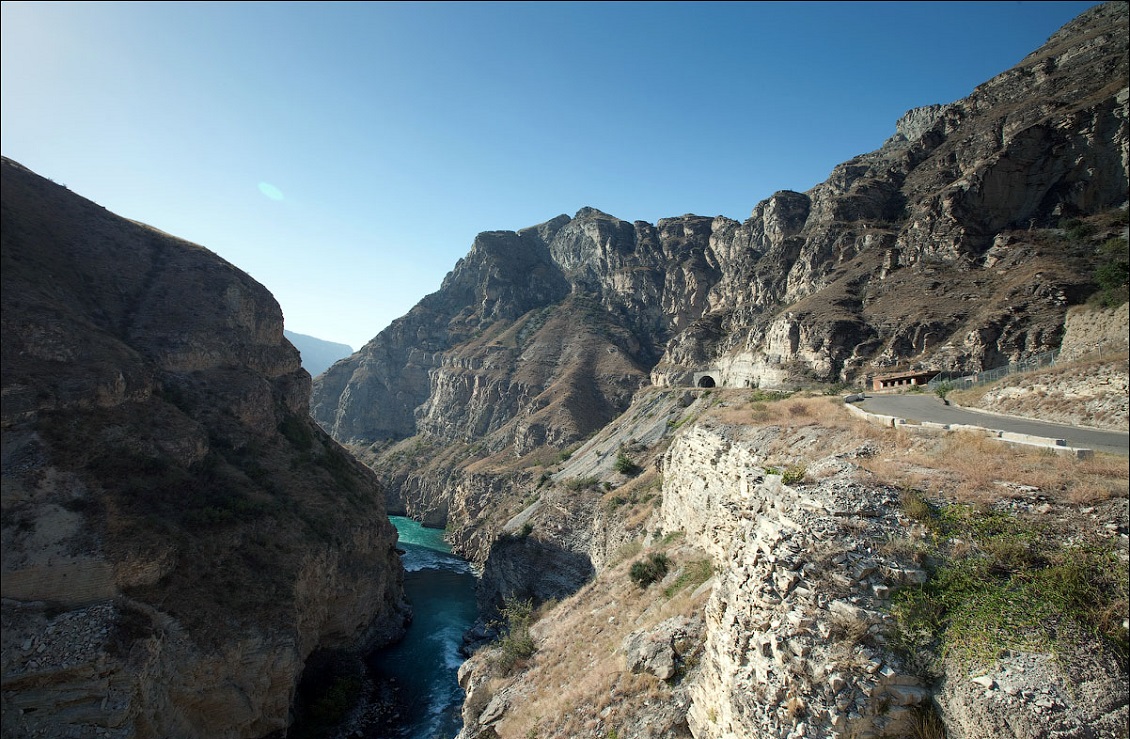

		Подъезд к зданию ГЭС осуществляется через автомобильный тоннель длиной более 800 метров с правого берега.

7▲

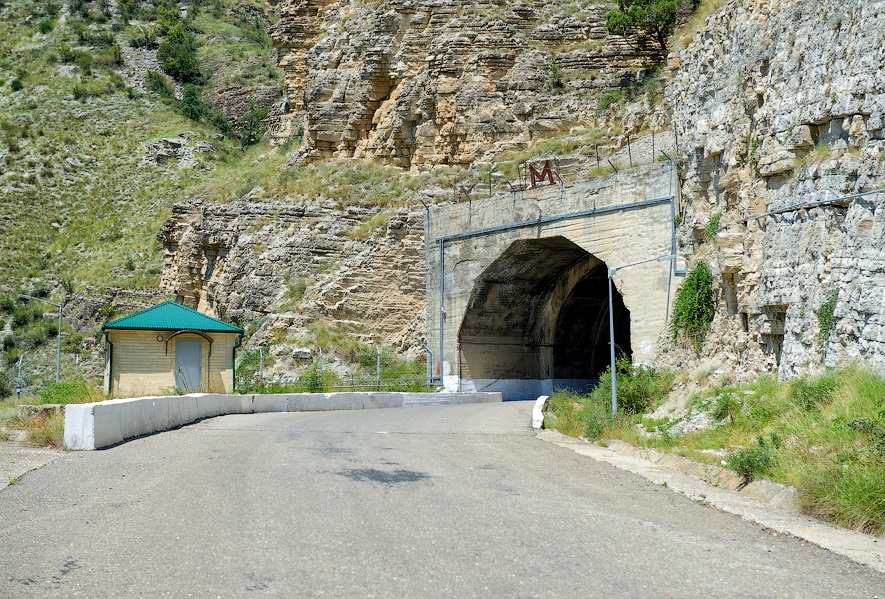

		Тоннель пробили метростроевцы. В связи с чем, красуется замечательный знак метро.

8▲

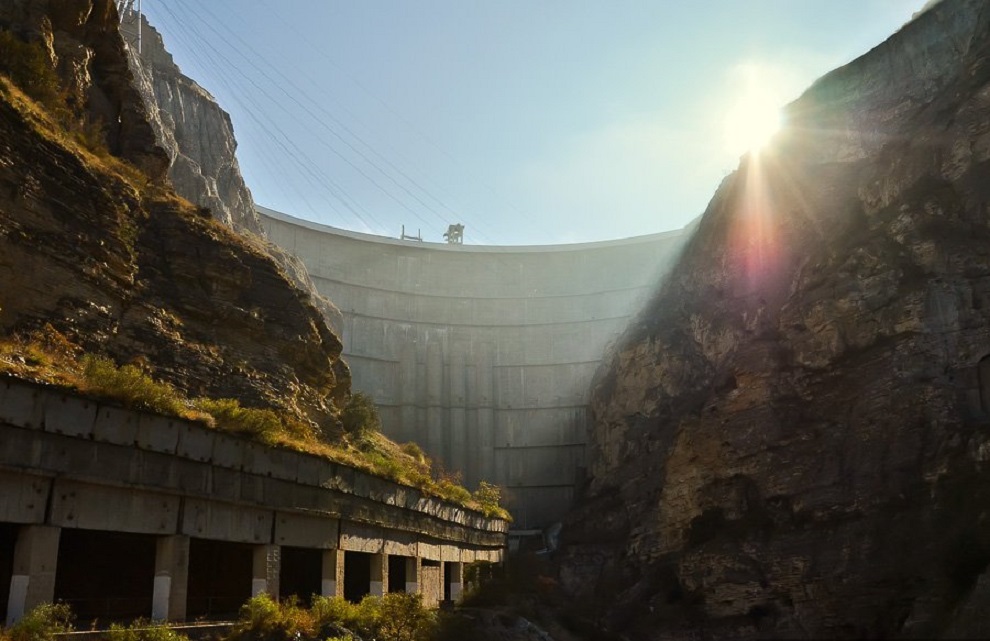

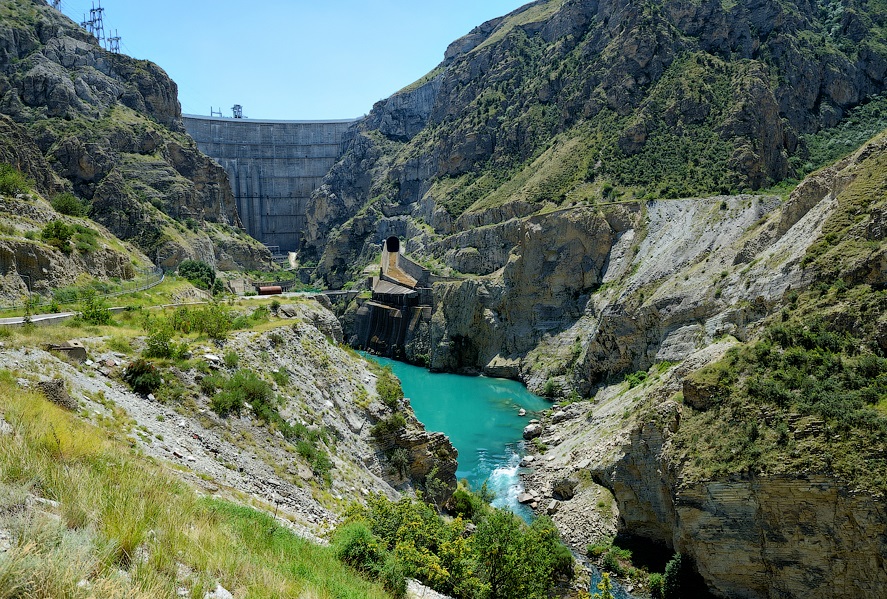

		По мере приближения к плотине начинаешь понимать ее размеры. Издалека она смотрелась игрушечной.

9▲

		Чем ты ближе – тем она больше и выше!

10▲

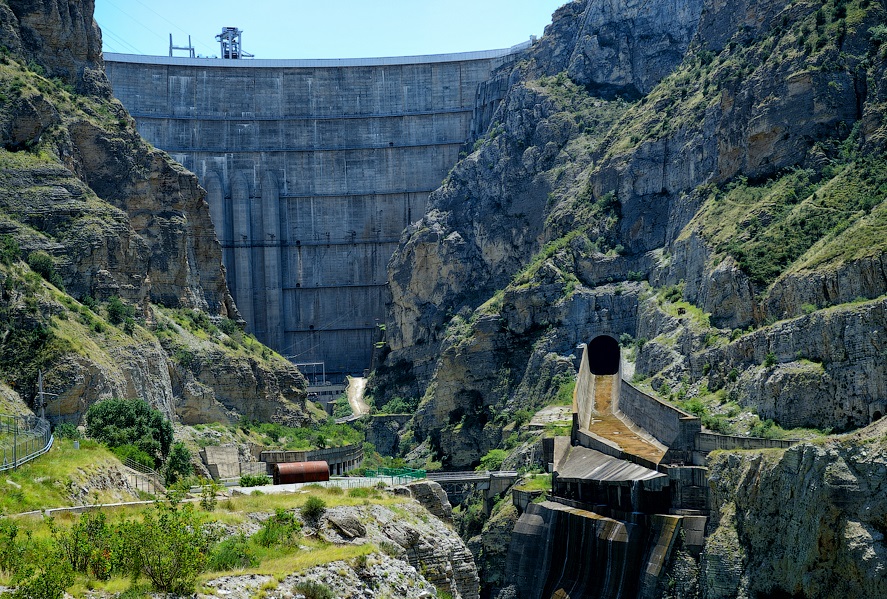

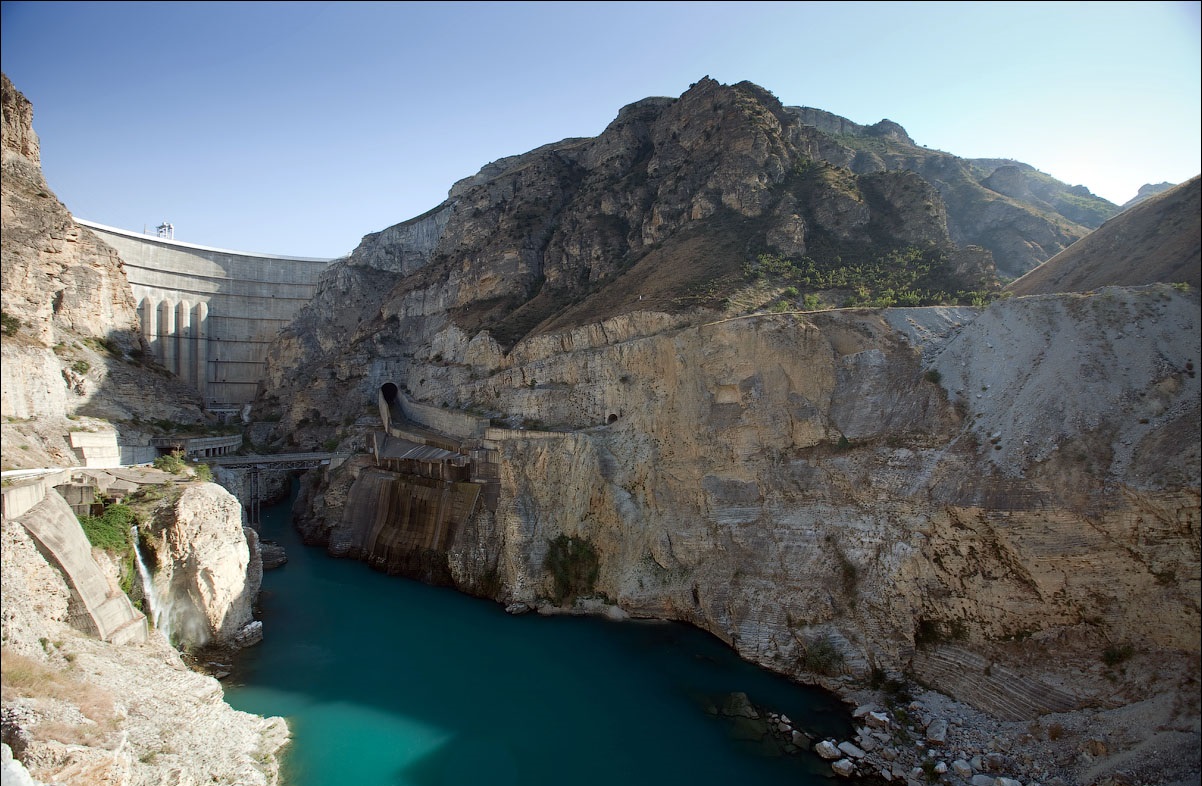

		Чиркейская ГЭС с нижней смотровой площадки. Справа прекрасно виден массивный лоток водосброса.

11▲

		Холостой водосброс выполнен в виде тоннеля с открытым сливным лотком внутри скалы левого берега. В 85 метрах от плотины расположено входное отверстие пролетом 22 метра. От него под большим наклоном идет тоннель (ширина – 9 метров, высота – 12 метров) длиной 160 метров. Затем он переходит в слабонаклоненную часть длиной 350 метров и уже затем – в открытый 200-метровый лоток с трамплином и боковым сливом-гасителем.

12▲

		Сулак после нижнего бьефа Чиркейской ГЭС. Климат района створа Чиркейской ГЭС засушливый. За всю историю эксплуатации Чиркейской ГЭС воду сбрасывали вхолостую всего три раза.

13▲

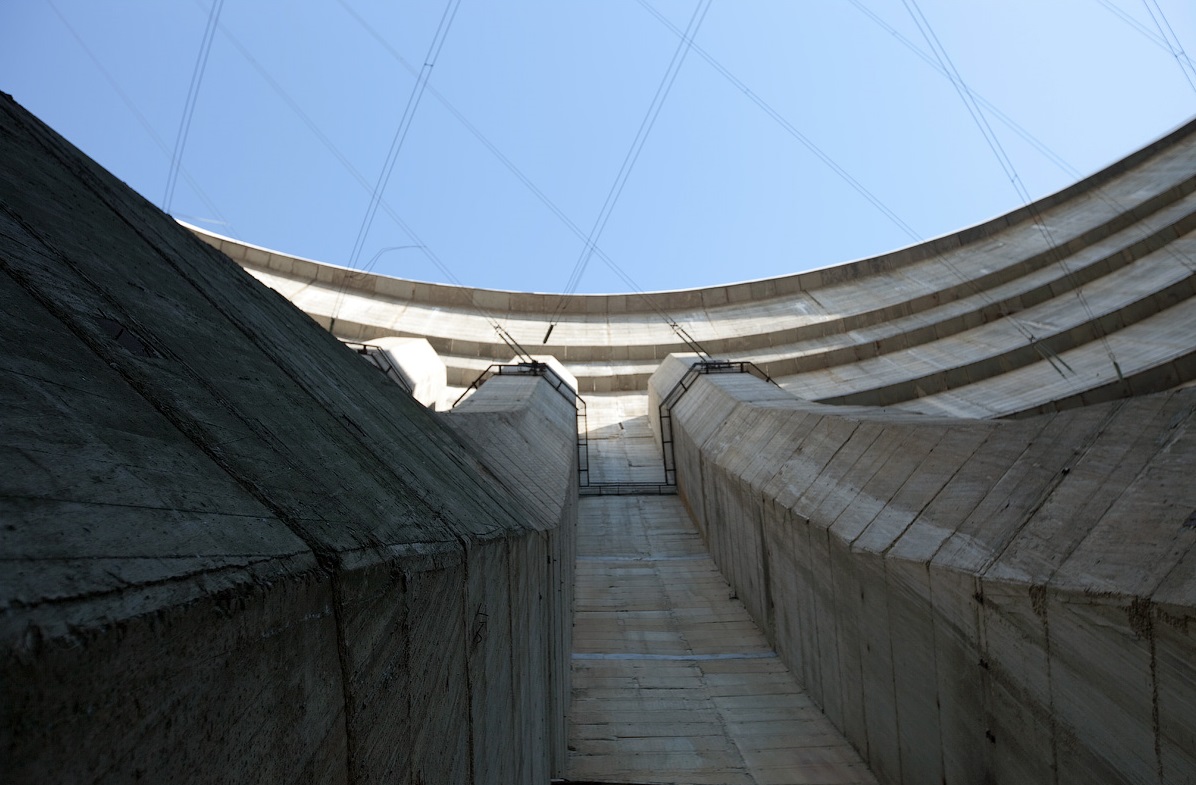

		Необычное ощущение, когда стоишь рядом с такой махиной.

14▲

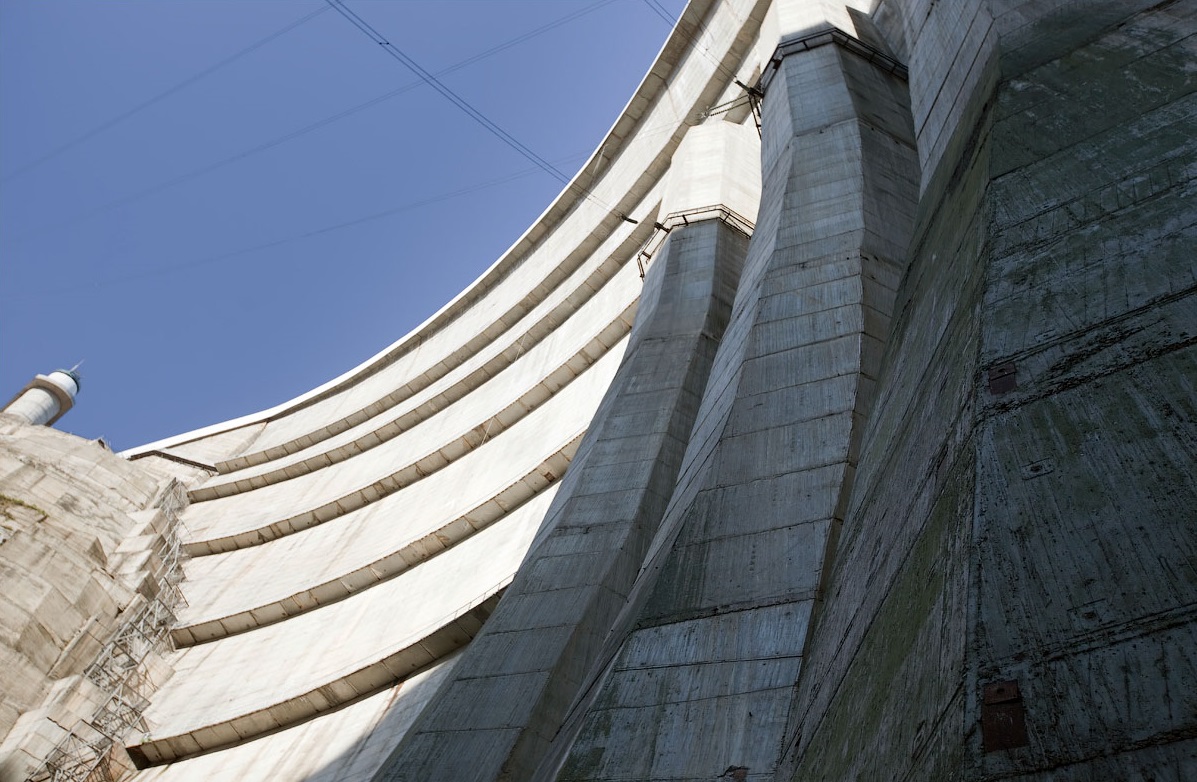

		Ввиду того что плотина арочная как по длине, так и по профилю, она нависает над тобой огромным козырьком.

15▲

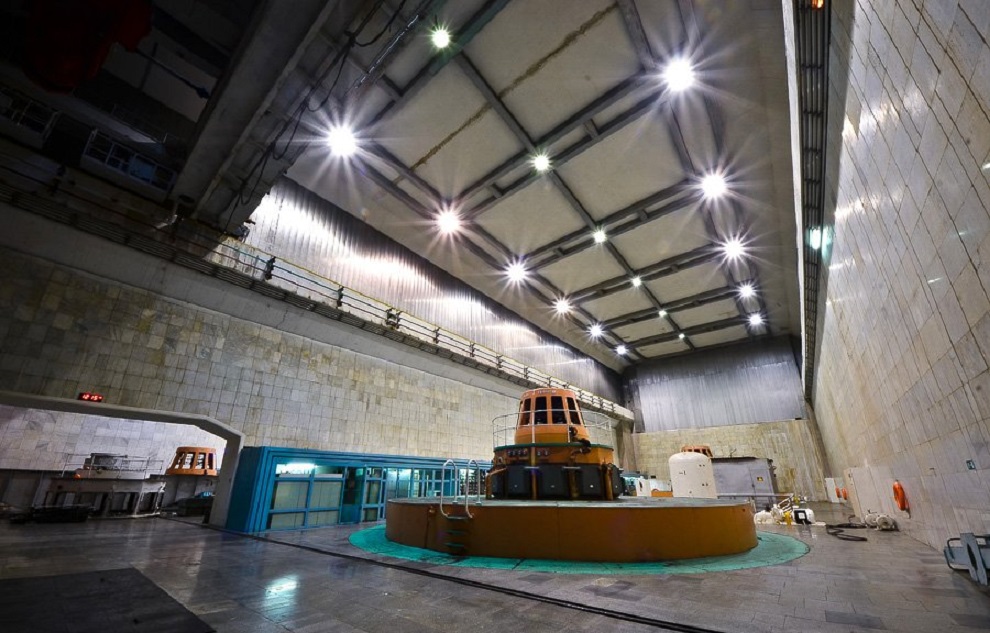

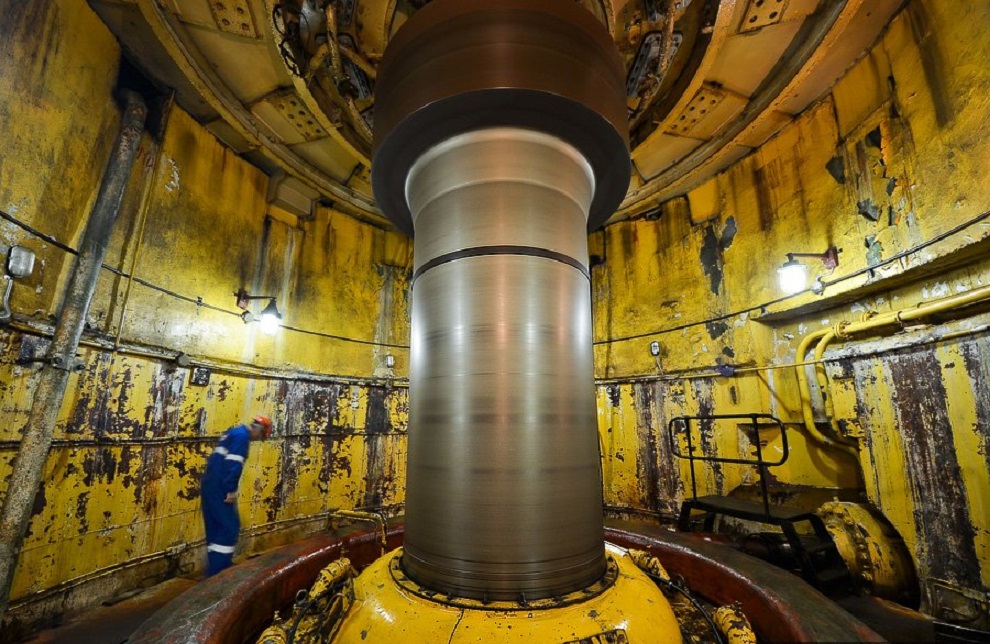

		Внутри здания гидроэлектростанции. 4 радиально-осевых гидроагрегата мощностью по 250 МВт, работающих при расчётном напоре 170 м.

16▲

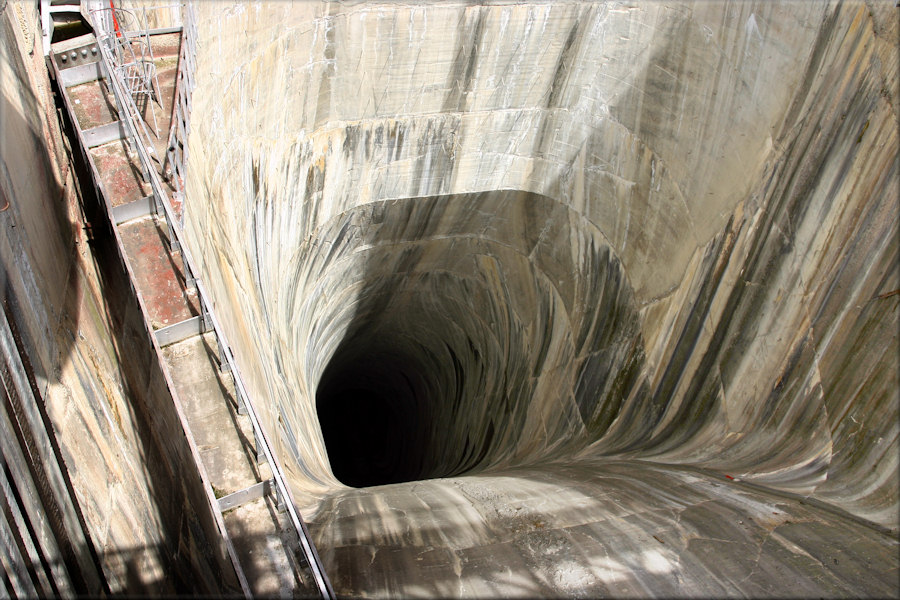

		Осушенная спиральная камера гидротурбины, находящаяся на капитальном ремонте. Она обеспечивает равномерное поступление воды по всему периметру направляющего аппарата, т. е. осесимметричный режим работы всех направляющих лопаток. Проходящая здесь вода имеет давление в 17 атмосфер. Диаметр рабочего колеса турбины 4,5 м, вес — 55 тонн.

17▲

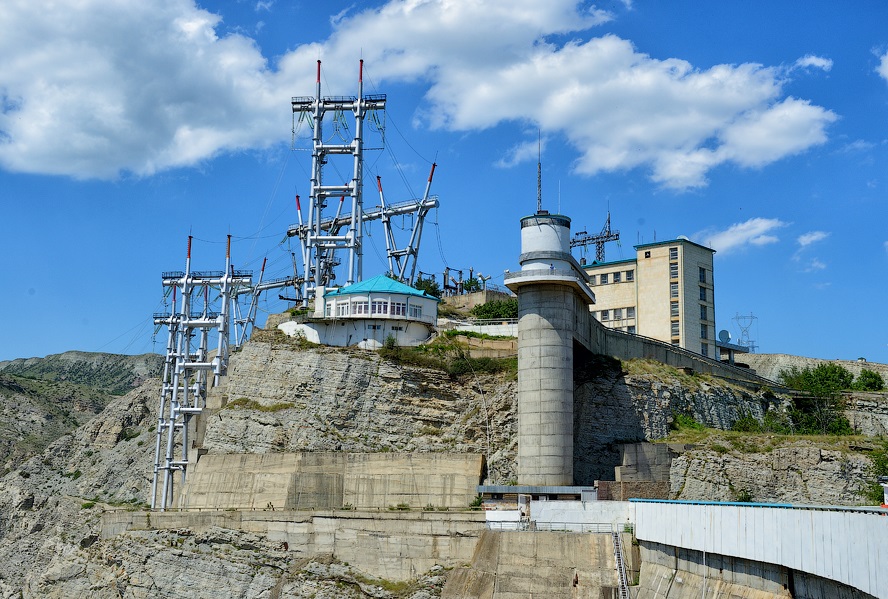

		Здание управления со смотровой площадкой и лифтовой шахтой.

18▲

		Интересный факт: по гребню плотины на летние пастбища перегоняют стада баранов.

19▲

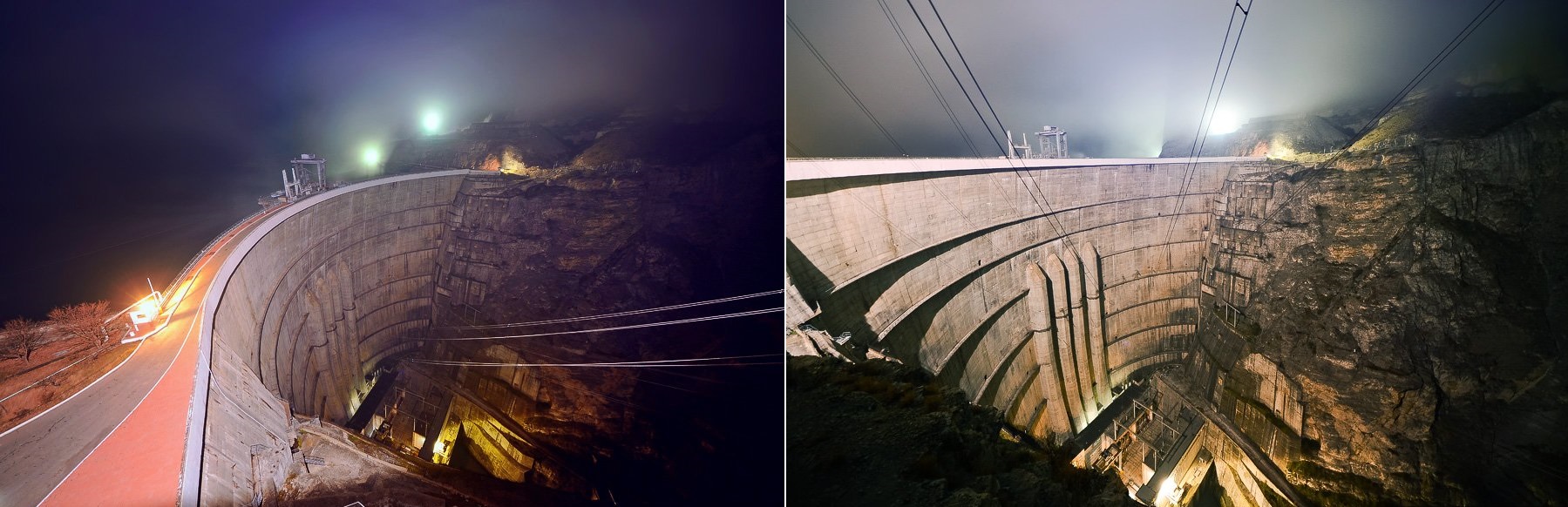

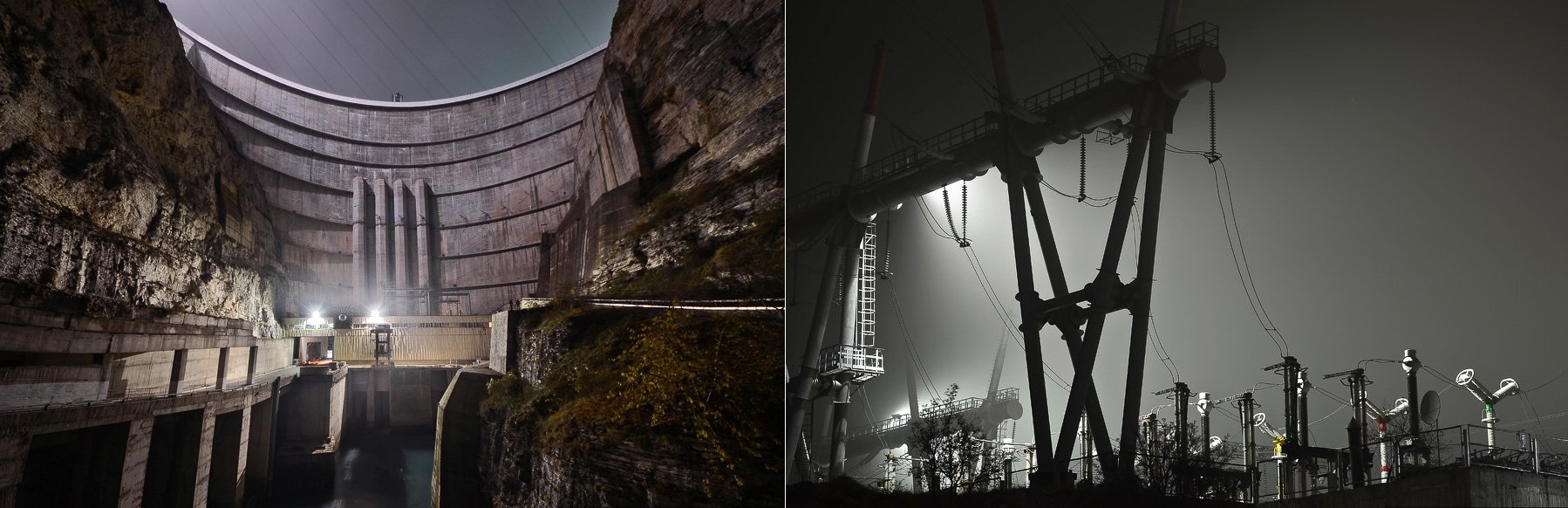

		Ночные фото Чиркейской ГЭС.

20▲

		К сожалению, с помощью фотографий трудно передать масштабы самой высокой плотины в России.
